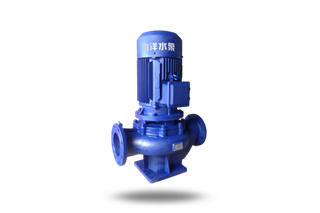

GW无堵塞管道式排污泵

型号:GWP/GWB/GWPB/GW无堵塞管道式排污泵

产品时间:2020/3/17 17:28:49

简要描述:

GW无堵塞管道式排污泵是应用先进技术,通过吸收、转化研制而成,各项性能指标均达到国家标准同类产品水平。由于采用独特的单(双)通道叶轮,排污能力强、能有效的通过泵口径的5倍纤维物与直径为泵口径50%的固体颗粒,动密封采用两组特殊材料的硬质合金机械密封装置,材质为铸铁和不锈钢。

相关产品
详细介绍

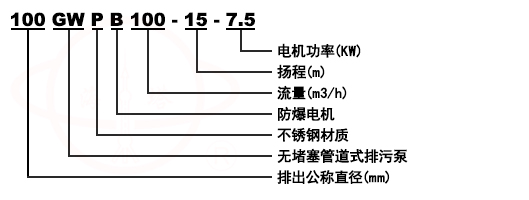

型号意义
GW无堵塞管道式排污泵型号意义







产品简介
GW无堵塞管道式排污泵是应用先进技术,通过吸收、转化研制而成,各项性能指标均达到国家标准同类产品水平。由于采用独特的单(双)通道叶轮,排污能力强、能有效的通过泵口径的5倍纤维物与直径为泵口径50%的固体颗粒,动密封采用两组特殊材料的硬质合金机械密封装置,材质为铸铁和不锈钢。







产品特点
GW无堵塞管道排污泵是在ISG立式管道离心泵基础上采用先进的工艺设计而成的新泵种。该泵可做一般管道泵加压送水,又可抽吸含有颗粒纤维、悬浮固体等杂质的液体杂质,为化工、纺织、制药、环保等行业提供理想的输送机械。







适用范围
GW管道排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水,污物,也可用于清水及带弱腐蚀性介质。







产品用途
1、工厂、商业单位严重污染废水的排放。
2、城市污水处理厂排放系统。
3、住宅区的污水排水系统。
4、医院、宾馆、高层建筑污水排放。
5、地铁、地下室、人防系统排水站。
6、市政工程、建筑工地中稀泥浆的排放。
7、自来水公司、厂的给水装置系统。
8、养殖场污水排放或农村沼气池、农田灌溉。
9、勘探矿山及水处理设备配套附机。
10、水利工程给水排水适用。







工作条件
A、GW管道排污泵的使用环境温度≤40℃,湿度≤95%;海拔高度≤1000米。
B、介质温度不超过60℃,介质重度为1~1.3kg/dm3。
C、铸铁材质的使用范围这PH5~9。
D、不锈钢材质可使用一般腐蚀性介质。
E、使用环境海拔高度不超过1000米,超过以上条件时,应在订货时提出,以便为您提供更可靠的产品。

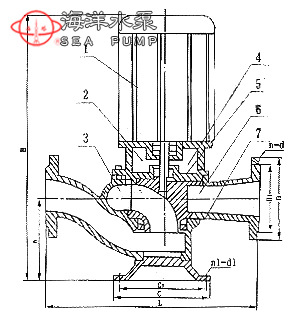

结构示意图

GW无堵塞管道式排污泵结构示意图
1
电机
2
中间端盖
3
泵体
4
密水圈
5
机械密封
6
叶轮
7
密封圈




性能参数

型号
口径
流量
扬程
转速
功率
效率
mm
(m3/h)
(M)
(r/min)
(kw)
(%)
25-7-8-0.55
25
7
8
2900
0.55
45
25-8-22-1.1
25
8
22
2900
1.1
45
32-8-12-0.75
32
8
12
2900
0.75
48
32-12-15-1.1
32
12
15
2900
1.1
 45
40-15-15-1.5
40
15
15
2900
1.5
48
40-15-30-2.2
40
15
30
2900
2.2
54
50-20-7-0.75
50
20
7
2900
0.75
51
50-10-10-0.75
50
10
10
2900
0.75
52
50-20-15-1.5
50
20
15
290
1.5
53
50-15-25-2.2
50
15
25
2900
2.2
54
50-18-30-3
50
18
30
2900
3
55
50-40-15-4
50
40
15
2900
4
55
50-25-32-5.5
50
25
32
2900
5.5
55
50-20-40-7.5
50
50
20
2900
7.5
58
65-25-15-2.2
65
25
15
2900
2.2
50
65-37-13-3
65
37
13
2900
3
57
65-25-30-4
65
25
30
2900
4
61
65-30-40-7.5
65
30
40
2900
7.5
56
65-35-50-11
65
35
50
2900
11
45
65-35-60-15
65
35
60
2900
15
65
80-40-7-2.2
80
40
7
1450
2.2
59
80-43-13-3
80
43
13
2900
3
70
80-40-15-4
80
40
15
2900
4
61
80-60-13-5.5
80
60
13
2900
5.5
67
80-65-25-7.5
80
65
25
2900
7.5
63
型号
口径
流量
扬程
转速
功率
效率
mm
(m3/h)
(M)
(r/min)
(kw)
(%)
100-80-10-4
100
100
10
1450
4
65
100-100-15-7.5
100
100
15
1450
7.5
68
100-80-20-7.5
100
80
20
1450
7.5
65
100-100-25-11
100
100
25
1450
11
70
100-100-30-15
100
100
30
1450
15
65
100-100-35-18.5
100
100
35
1450
18.5
68
125-130-15-11
125
130
15
1450
11
72
125-130-20-15
125
130
20
1450
15
75
150-145-9-7.5
150
145
9
1450
7.5
76
150-180-15-15
150
180
15
1450
15
69
150-180-20-18.5
150
180
20
1450
18.5
72
150-180-25-22
150
180
25
1450
22
78
150-130-30-22
150
130
30
1450
22
78
150-180-30-30
150
180
30
1450
30
78
150-200-30-37
150
200
30
1450
37
73
200-300-7-11
200
300
7
980
11
66
200-250-11-15
200
250
11
1450
15
64
200-250-15-18.5
200
250
15
1450
18.5
73
200-400-10-22
200
400
10
1450
22
75
200-400-13-30
200
400
13
14501
30
76
200-300-15-22
200
300
15
1450
22
76
200-250-22-30
200
250
22
1450
30
71
200-350-25-37
200
350
25
1450
37
71
200-400-30-45
200
400
30
1450
45
74
型号
口径
流量
扬程
转速
功率
效率
mm
(m3/h)
(M)
(r/min)
(kw)
(%)
250-600-9-30
250
600
9
980
30
78
250-600-12-37
250
600
12
1450
37
76
250-600-15-45
250
600
15
1450
45
73
250-600-20-55
250
600
20
1450
55
73
250-600-25-75
250
600
25
1450
75
71
300-800-12-45
300
800
12
980
45
74
300-480-15-45
300
480
15
1450
45
66
300-800-15-55
300
800
15
1450
55
73
300-600-20-55
300
600
20
1450
55
73
300-800-20-75
300
800
20
1450
75
75
300-950-20-90
300
950
20
1450
90
76
300-1000-25-110
300
1000
25
1450
110
76
300-1100-10-55
300
1100
10
1450
55
73
350-1500-15-90
350
1500
15
740
90
87
350-1200-18-90
350
1200
18
980
90
85
350-1100-28-132
350
1100
28
980
132
84
350-1000-36-160
350
1000
36
980
160
84
400-1760-7.5-55
400
1760
7.5
980
55
83
400-1500-10-75
400
1500
10
980
75
86
400-2000-13-110
400
2000
13
980
110
84
400-2000-15-132
400
2000
15
980
132
83
400-1700-22-160
400
1700
22
980
160
83
400-1500-26-160
400
1500
26
980
160
84
型号
口径
流量
扬程
转速
功率
效率
mm
(m3/h)
(M)
(r/min)
(kw)
(%)
400-1800-32-250
400
1800
32
980
250
82
500-2500-10-110
500
2500
10
740
110
85
500-2600-15-160
500
2600
15
740
160
84
500-2400-22-220
500
2400
22
740
220
85
500-2650-24-250
500
2650
24
740
250
85







故障分析及其排除方法

故障现象
原因分析
排除方法
流量不足或不出水
1、叶轮旋转错误
2、阀门是否打开和完好
3、管道叶轮被堵
4、扬程过高
5、抽送介质密度较大
6、密封圈损坏
1、调整叶轮旋转方向
2、检查、维修、排除
3、清理杂物
4、改泵或降低扬程
5、用水冲稀降低浓度
6、更换
运行不稳定
1、叶轮不平衡
2、轴承损坏
1、送制造厂调换或校正
2、更换
泵不能启动
1、缺相
2、叶轮卡住
3、定子绕组烧坏
1、检查电器及线路,进行修复
2、排除杂物
3、修理、更换绕组
电流过大
1、工作电压低
2、管道、叶轮受阻
3、抽送液体的高度或粘度较高使
4、使用扬程过低
1、调整工作电压
2、清理管道、叶轮堵物
3、改变密度或粘度
4、减少流量,提高扬程
压力不足
1、机械密封损坏或泄露
2、电缆线破损
1、更换
2、更换
