WL/LW无堵塞直立式排污泵

型号:LWB/LWP/LWPB/WL/LW无堵塞直立式排污泵

产品时间:2020/3/17 16:56:31

简要描述:

WL/LW无堵塞直立式排污泵是结合水泵的使用特点而研制成功的新一代泵类产品,具防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有效果。 WL/LW无堵塞直立式排污泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。

相关产品
详细介绍

型号意义

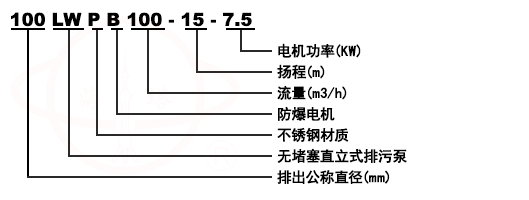

WL/LW无堵塞直立式排污泵型号意义





产品简介
WL/LW无堵塞直立式排污泵是结合水泵的使用特点而研制成功的新一代泵类产品,具防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有效果。
WL/LW无堵塞直立式排污泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。
叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。
WL/LW无堵塞直立式排污泵水力性能先进、成熟,产品经测试各项性能指标均达到有关标准规定,产品投放市场后以其功效,可靠的性能,稳定的质量受到广大用户的欢迎和好评。







产品特点
1、采用双叶片叶轮结构,大大提高了污物的通过能力
2、机械密封采用新型磨檫副,并长期处入油室内运行;
3、整体结构紧凑、体积小、燥声小、检修方便,方便用户更换;
4、自动控制柜可以根据所需液化变化,自动控制泵的超动与停止,不需专人看管,使用极为方便;
5、可根据用户需要配备安装方式,它给安装、维修到来极大的方便,人可不必此为而进入污水坑;
6、能够在设计范围内使用,而保证电机不会过载;
7、该泵配上户外性电机,则无须建泵房,可直接安装与户外使用节省开支;







产品用途
WL/LW无堵塞直立式排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水,污物,也可用于清水及带弱腐蚀性介质。







工作条件
1、排污泵系列产品在额定电压为380V,电源频率为50Hz时适用
2、介质温度不超过40摄氏度,介质密度≤1150kg/m3,PH值在5-9范围之间;
3、海拔高度不超过1000米;
4、输送介质年粘度不超1000CP;
5、产品材质主要为铸铁,不能用于强腐蚀性或含有强腐蚀性的介质中;
注意:在选型或安装使用前务使泵实际使用条件符合以上条款,确保产品的正确使用!







结构示意图

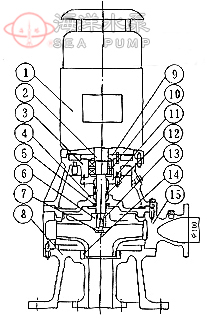

WL/LW无堵塞直立式排污泵结构简图
序号
名称
序号
名称
1
电机
9
轴承压盖
2
加长轴
10
轴承
3
轴承座
11
机械密封座
4
泵盖
12
机械密封
5
油封
13
6
叶轮
14
泵体耐磨环
7
叶轮螺母
15
泵体
8
底座







性能参数

型号
口径
流量
扬程
转速
功率
效率
mm
(m3/h)
(M)
(r/min)
(kw)
(%)
25-7-8-0.55
25
7
8
2900
0.55
45
25-8-22-1.1
25
8
22
2900
1.1
45
32-8-12-0.75
32
8
12
2900
0.75
48
32-12-15-1.1
32
12
15
2900
1.1
 45
40-15-15-1.5
40
15
15
2900
1.5
48
40-15-30-2.2
40
15
30
2900
2.2
54
50-20-7-0.75
50
20
7
2900
0.75
51
50-10-10-0.75
50
10
10
2900
0.75
52
50-20-15-1.5
50
20
15
290
1.5
53
50-15-25-2.2
50
15
25
2900
2.2
54
50-18-30-3
50
18
30
2900
3
55
50-40-15-4
50
40
15
2900
4
55
50-25-32-5.5
50
25
32
2900
5.5
55
50-20-40-7.5
50
50
20
2900
7.5
58
65-25-15-2.2
65
25
15
2900
2.2
50
65-37-13-3
65
37
13
2900
3
57
65-25-30-4
65
25
30
2900
4
61
65-30-40-7.5
65
30
40
2900
7.5
56
65-35-50-11
65
35
50
2900
11
45
65-35-60-15
65
35
60
2900
15
65
80-40-7-2.2
80
40
7
1450
2.2
59
80-43-13-3
80
43
13
2900
3
70
80-40-15-4
80
40
15
2900
4
61
80-60-13-5.5
80
60
13
2900
5.5
67
80-65-25-7.5
80
65
25
2900
7.5
63
型号
口径
流量
扬程
转速
功率
效率
mm
(m3/h)
(M)
(r/min)
(kw)
(%)
100-80-10-4
100
100
10
1450
4
65
100-100-15-7.5
100
100
15
1450
7.5
68
100-80-20-7.5
100
80
20
1450
7.5
65
100-100-25-11
100
100
25
1450
11
70
100-100-30-15
100
100
30
1450
15
65
100-100-35-18.5
100
100
35
1450
18.5
68
125-130-15-11
125
130
15
1450
11
72
125-130-20-15
125
130
20
1450
15
75
150-145-9-7.5
150
145
9
1450
7.5
76
150-180-15-15
150
180
15
1450
15
69
150-180-20-18.5
150
180
20
1450
18.5
72
150-180-25-22
150
180
25
1450
22
78
150-130-30-22
150
130
30
1450
22
78
150-180-30-30
150
180
30
1450
30
78
150-200-30-37
150
200
30
1450
37
73
200-300-7-11
200
300
7
980
11
66
200-250-11-15
200
250
11
1450
15
64
200-250-15-18.5
200
250
15
1450
18.5
73
200-400-10-22
200
400
10
1450
22
75
200-400-13-30
200
400
13
14501
30
76
200-300-15-22
200
300
15
1450
22
76
200-250-22-30
200
250
22
1450
30
71
200-350-25-37
200
350
25
1450
37
71
200-400-30-45
200
400
30
1450
45
74
型号
口径
流量
扬程
转速
功率
效率
mm
(m3/h)
(M)
(r/min)
(kw)
(%)
250-600-9-30
250
600
9
980
30
78
250-600-12-37
250
600
12
1450
37
76
250-600-15-45
250
600
15
1450
45
73
250-600-20-55
250
600
20
1450
55
73
250-600-25-75
250
600
25
1450
75
71
300-800-12-45
300
800
12
980
45
74
300-480-15-45
300
480
15
1450
45
66
300-800-15-55
300
800
15
1450
55
73
300-600-20-55
300
600
20
1450
55
73
300-800-20-75
300
800
20
1450
75
75
300-950-20-90
300
950
20
1450
90
76
300-1000-25-110
300
1000
25
1450
110
76
300-1100-10-55
300
1100
10
1450
55
73
350-1500-15-90
350
1500
15
740
90
87
350-1200-18-90
350
1200
18
980
90
85
350-1100-28-132
350
1100
28
980
132
84
350-1000-36-160
350
1000
36
980
160
84
400-1760-7.5-55
400
1760
7.5
980
55
83
400-1500-10-75
400
1500
10
980
75
86
400-2000-13-110
400
2000
13
980
110
84
400-2000-15-132
400
2000
15
980
132
83
400-1700-22-160
400
1700
22
980
160
83
400-1500-26-160
400
1500
26
980
160
84
型号
口径
流量
扬程
转速
功率
效率
mm
(m3/h)
(M)
(r/min)
(kw)
(%)
400-1800-32-250
400
1800
32
980
250
82
500-2500-10-110
500
2500
10
740
110
85
500-2600-15-160
500
2600
15
740
160
84
500-2400-22-220
500
2400
22
740
220
85
500-2650-24-250
500
2650
24
740
250
85







故障分析及其排除方法

故障现象
可能产生的原因
排除方法
流量不足或不出水
1、叶轮反转
2、流道堵塞
3、电机转速不够
4、被抽送介质浓度过大
5、扬程过高
1、调整叶轮旋转方向
2、清除杂物
3、检查电源电压及频率
4、用水冲稀降低浓度
5、改泵或降低扬程
不能启动
1、缺相
2、叶轮卡住
3、绕组、接头或电缆断路
4、定子绕组烧坏
5、电器控制故障
1、检查线路,进行修复
2、清除杂物
3、用欧姆表检查修复
4、进行修理,更换线组
5、检查控制器,修理或调换
定子烧坏
1、二相运行
2、被抽介质浓度过大
3、叶轮卡死或松动
4、密封件损坏电机进水
5、紧固件松动造成电机进水
1、查清线路,消除故障
2、用水稀释
3、清除脏物,拧紧螺母
4、更换机械密封
5、拧紧各部螺栓
电流过大
1、工作电压低
2、管道、叶轮被堵
3、抽送液体的密度较大或粘度较高
1、调整工作电压
2、清理管道和叶轮堵塞物
3、改变抽送液体的密度或粘度
