XBD-LG立式便拆多级消防泵组

型号:XBD-LG立式便拆多级消防泵组

产品时间:2020/3/18 14:21:45

简要描述:

XBD-LG立式便拆式多级消防泵组,系列多级消防泵是我厂根据市场对消防泵的实际需要及其特殊的使用要求,严格按照国家颁布的GB6245-1998《消防泵性能要求和试验方法》标准而研制开发是新型消防产品。经国家消防装备质量监督检测中心检测,各项性能指标均达到或超过标准的要求。产品通过国家强制性认证CCCF,一对一AB签。

相关产品
详细介绍

型号意义

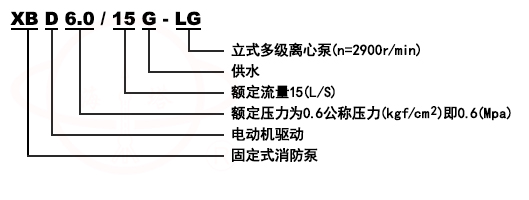

XBD-LG立式便拆式多级消防泵组型号意义





产品简介
XBD-LG立式便拆式多级消防泵组,系列多级消防泵是我厂根据市场对消防泵的实际需要及其特殊的使用要求,严格按照国家颁布的GB6245-2006《消防泵性能要求和试验方法》标准而研制开发是新型消防产品。经国家消防装备质量监督检测中心检测,各项性能指标均达到或超过标准的要求。
产品通过国家强制性认证CCCF,一对一AB签。







产品特点
1、泵结构紧凑、体积小、外形美观,其结构决定安装占地面积小,如加上防护罩可置于户外使用。
2、叶轮直接安装在电机轴上,从而保证泵的同心度,因而增强了泵的运行稳定性和延长泵的使用寿命。
3、轴封采用机械密封或机械密封的组合,采用优质的质合金密封环,增强了密封的耐磨性能有效地延长寿命。
4、安装检修方便,无需拆动管路系统。泵进口和出口为相同口径,简化了管路的连接。
5、可根据流量和扬程的需要采用泵的串、并联运行方式。
6、可根据需要,吸入口和吐出口可安装成0°、90°、180°、270°几个不同方向以满足不同的连接场合。
7、泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足,而不改变安装占地面积。







适用范围
适用于各种场合如住宅、宾馆、办公大楼、商业大楼、工厂、医院等处的消防给水。







结构说明
1、泵结构紧凑,体积小,外形美观,占地面积小,节省建筑费用;
2、泵的吸入口和出水口在同一中心线上,简化管路的连接;
3、根据实际情况,泵的进出口可装配成90°、180°、270°不同的方向;
4、根据实际情况,泵的出口可装配成1~5个出口,以满足同一台泵上获得不同的扬程;






结构示意图

LG立式便拆高层建筑给水多级清水泵结构示意图
序号
名称
材料或型号
序号
名称
材料或型号
1
电机
Y系列(V5)2极
9
轴套
Q235
2
电机架
HT200
10
中段
HT200
3
联轴器
HT200
11
导叶
HT200
4
机封压盖
HT200
12
叶轮
HT200
5
放气阀
铜合金
13
45、2Cr13
6
机械密封
120A
14
轴承
锡青铜
7
末导叶
HT200
15
进水段
HT200
8
出水段
HT200








性能参数

序号
产品型号
口径
额定流量
额定压力
额定功率
额定转速
mm
L/s
Mpa
kW
r/min
1
XBD6.0/10G-LG
65
10
0.6
11
2900
2
XBD8.0/10G-LG
65
10
0.8
15
2900
3
XBD10.0/10G-LG
65
10
1
18.5
2900
4
XBD12.0/10G-LG
65
10
1.2
22
2900
5
XBD14.0/10G-LG
65
10
1.4
22
2900
6
XBD16.0/10G-LG
65
10
1.6
30
2900
7
XBD4.0/15G-LG
80
15
0.4
11
2900
8
XBD6.0/15G-LG
80
15
0.6
15
2900
9
XBD8.0/15G-LG
80
15
0.8
18.5
2900
10
XBD10.0/15G-LG
80
15
1
22
2900
11
XBD12.0/15G-LG
80
15
1.2
30
2900
12
XBD14.0/15G-LG
80
15
1.4
37
2900
13
XBD16.0/15G-LG
80
15
1.6
37
2900
14
XBD18.0/15G-LG
80
15
1.8
45
2900
15
XBD20.0/15G-LG
80
15
2
45
2900
16
XBD5.0/20G-LG
100
20
0.5
18.5
2900
17
XBD6.0/20G-LG
100
20
0.6
18.5
2900
18
XBD8.0/20G-LG
100
20
0.8
30
2900
19
XBD10.0/20G-LG
100
20
1
30
2900
20
XBD12.0/20G-LG
100
20
1.2
37
2900
21
XBD14.0/20G-LG
100
20
1.4
45
2900
22
XBD15.0/20G-LG
100
20
1.5
45
2900
23
XBD16.0/20G-LG
100
20
1.6
55
2900
24
XBD18.0/20G-LG
100
20
1.8
55
2900
25
XBD20.0/20G-LG
100
20
2
75
2900
26
XBD22.0/20G-LG
100
20
2.2
75
2900
27
XBD5.0/25G-LG
100
25
0.5
18.5
2900
28
XBD6.0/25G-LG
100
25
0.6
22
2900
29
XBD8.0/25G-LG
100
25
0.8
30
2900
30
XBD10.0/25G-LG
100
25
1
37
2900
31
XBD12.0/25G-LG
100
25
1.2
45
2900
32
XBD14.0/25G-LG
100
25
1.4
55
2900
33
XBD15.0/25G-LG
100
25
1.5
55
2900
34
XBD16.0/25G-LG
100
25
1.6
75
2900
35
XBD18.0/25G-LG
100
25
1.8
75
2900
36
XBD20.0/25G-LG
100
25
2
75
2900
37
XBD4.0/30G-LG
100
30
0.4
18.5
2900
38
XBD5.0/30G-LG
100
30
0.5
22
2900
39
XBD6.0/30G-LG
100
30
0.6
30
2900
40
XBD8.0/30G-LG
100
30
0.8
37
2900
41
XBD10.0/30G-LG
100
30
1
45
2900
42
XBD12.0/30G-LG
100
30
1.2
55
2900
43
XBD14.0/30G-LG
100
30
1.4
75
2900
44
XBD16.0/30G-LG
100
30
1.6
75
2900
45
XBD18.0/30G-LG
100
30
1.8
90
2900
序号
产品型号
口径
额定流量
额定压力
额定功率
额定转速
mm
L/s
Mpa
kW
r/min
46
XBD20.0/30G-LG
100
30
2
90
2900
47
XBD22.0/30G-LG
100
30
2.2
110
2900
48
XBD23.9/30G-LG
100
30
2.39
160
2900
49
XBD5.0/40G-LG
150
40
0.5
30
2900
50
XBD6.0/40G-LG
150
40
0.6
37
2900
51
XBD8.0/40G-LG
150
40
0.8
45
2900
52
XBD9.0/40G-LG
150
40
0.9
55
2900
53
XBD10.0/40G-LG
150
40
1
55
2900
54
XBD12.0/40G-LG
150
40
1.2
75
2900
55
XBD14.0/40G-LG
150
40
1.4
90
2900
56
XBD15.0/40G-LG
150
40
1.5
90
2900
57
XBD16.0/40G-LG
150
40
1.6
110
2900
58
XBD18.0/40G-LG
150
40
1.8
110
2900
59
XBD20.0/40G-LG
150
40
2
132
2900
60
XBD21.5/40G-LG
150
40
2.15
160
2900
61
XBD23.9/40G-LG
150
40
2.39
160
2900
62
XBD5.0/50G-LG
150
50
0.5
37
2900
63
XBD6.0/50G-LG
150
50
0.6
45
2900
64
XBD8.0/50G-LG
150
50
0.8
55
2900
65
XBD9.0/50G-LG
150
50
0.9
75
2900
66
XBD10.0/50G-LG
150
50
1
75
2900
67
XBD12.0/50G-LG
150
50
1.2
90
2900
68
XBD14.0/50G-LG
150
50
1.4
110
2900
69
XBD15.0/50G-LG
150
50
1.5
132
2900
70
XBD16.0/50G-LG
150
50
1.6
132
2900
71
XBD16.7/50G-LG
150
50
1.67
160
2900
72
XBD18.0/50G-LG
150
50
1.8
132
2900
73
XBD20.0/50G-LG
150
50
2
160
2900
74
XBD22.0/50G-LG
150
50
2.2
160
2900
75
XBD23.9/50G-LG
150
50
2.39
185
2900
76
XBD5.0/60G-LG
150
60
0.5
45
2900
77
XBD6.0/60G-LG
150
60
0.6
55
2900
78
XBD8.0/60G-LG
150
60
0.8
75
2900
79
XBD9.0/60G-LG
150
60
0.9
90
2900
80
XBD10.0/60G-LG
150
60
1
90
2900
81
XBD12.0/60G-LG
150
60
1.2
110
2900
82
XBD14.0/60G-LG
150
60
1.4
132
2900
83
XBD15.0/60G-LG
150
60
1.5
160
2900
84
XBD16.0/60G-LG
150
60
1.6
160
2900
85
XBD18.0/60G-LG
150
60
1.8
185
2900
86
XBD20.0/60G-LG
150
60
2
185
2900
87
XBD5.0/70G-LG
200
70
0.5
55
2900
88
XBD6.0/70G-LG
200
70
0.6
75
2900
89
XBD8.0/70G-LG
200
70
0.8
90
2900
90
XBD9.0/70G-LG
200
70
0.9
110
2900
91
XBD10.0/70G-LG
200
70
1
110
2900
92
XBD12.0/70G-LG
200
70
1.2
132
2900
93
XBD14.0/70G-LG
200
70
1.4
160
2900
94
XBD15.0/70G-LG
200
70
1.5
160
2900
95
XBD16.0/70G-LG
200
70
1.6
185
2900
96
XBD6.0/80G-LG
200
80
0.6
75
2900
97
XBD8.0/80G-LG
200
80
0.8
110
2900
98
XBD9.0/80G-LG
200
80
0.9
132
2900
99
XBD10.0/80G-LG
200
80
1
132
2900
100
XBD10.5/80G-LG
200
80
1.05
185
2900







安装方法

 刚性连接
XBD-LG立式便拆式多级消防泵组安装方法
1
球阀
2
挠性接头
3
压力表
4
真空压力表
5
闸阀
6
弯管
7
取压直管
8
水泥台座
 柔性连接
XBD-LG立式便拆式多级消防泵组安装方法
1
球阀
2
挠性接头
3
取压直管
4
闸阀
5
弯管
6
7
联接板
8
JGD型隔振器
9
水泥台座
