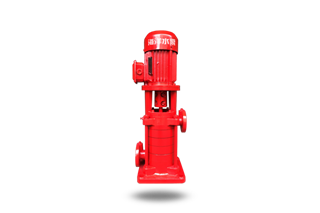

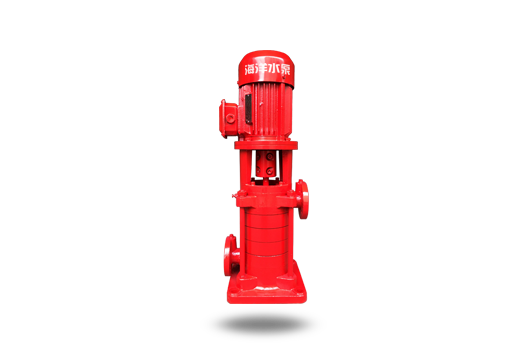

XBD-WY立式多级稳压消防泵组

型号:XBD-WY立式多级稳压消防泵组

产品时间:2020/3/18 8:57:38

简要描述:

XBD-WY立式多级稳压消防泵组,系列多级消防泵是我厂根据市场对消防泵的实际需要及其特殊的使用要求,严格按照国家颁布的GB6245-1998《消防泵性能要求和试验方法》标准而研制开发是新型消防产品。经国家消防装备质量监督检测中心检测,各项性能指标均达到或超过标准的要求。
产品通过国家强制性认证CCCF,一对一AB签。

相关产品
详细介绍

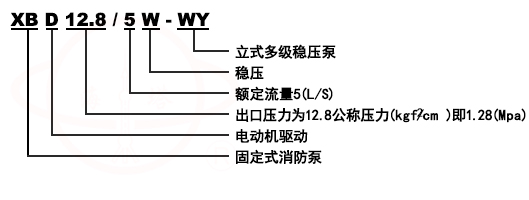

型号意义
XBD-WY立式多级稳压消防泵组型号意义





产品简介
XBD-WY立式多级稳压消防泵组,系列多级消防泵是我厂根据市场对消防泵的实际需要及其特殊的使用要求,严格按照国家颁布的GB6245-2006《消防泵性能要求和试验方法》标准而研制开发是新型消防产品。经国家消防装备质量监督检测中心检测,各项性能指标均达到或超过标准的要求。
产品通过国家强制性认证CCCF,一对一AB签。







产品特点
1、泵结构紧凑、体积小、外形美观,其结构决定安装占地面积小,如加上防护罩可置于户外使用。
2、叶轮直接安装在电机轴上,从而保证泵的同心度,因而增强了泵的运行稳定性和延长泵的使用寿命。
3、轴封采用机械密封或机械密封的组合,采用优质的质合金密封环,增强了密封的耐磨性能有效地延长寿命。
4、安装检修方便,无需拆动管路系统。泵进口和出口为相同口径,简化了管路的连接。
5、可根据流量和扬程的需要采用泵的串、并联运行方式。
6、可根据需要,吸入口和吐出口可安装成0°、90°、180°、270°几个不同方向以满足不同的连接场合。
7、泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足,而不改变安装占地面积。







适用范围
适用于各种场合如住宅、宾馆、办公大楼、商业大楼、工厂、医院等处的消防给水。







结构说明
1、泵结构紧凑,体积小,外形美观,占地面积小,节省建筑费用;
2、泵的吸入口和出水口在同一中心线上,简化管路的连接;
3、根据实际情况,泵的进出口可装配成90°、180°、270°不同的方向;
4、根据实际情况,泵的出口可装配成1~5个出口,以满足同一台泵上获得不同的扬程;






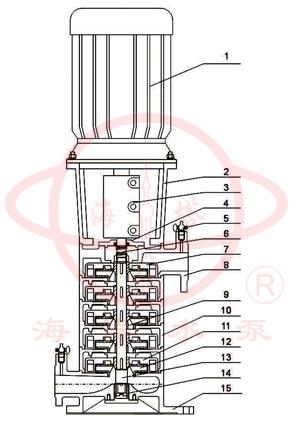

结构示意图

XBD-WY立式多级稳压消防泵组结构示意图
序号
名称
序号
名称
1
电机
9
轴套
2
电机架
10
中段
3
联轴器
11
导叶
4
机封压盖
12
叶轮
5
放气阀
13
6
机械密封
14
轴承
7
末导叶
15
进水段
8
出水段








性能参数

序号
产品型号
口径
额定流量
额定压力
额定功率
额定转速
mm
L/s
Mpa
kW
r/min
1
XBD3.5/1W-WY
25
1
35
1.5
2900
2
XBD4.0/1W-25GDL
25
1
40
2.2
2900
3
XBD4.4/1W-WY
25
1
44
1.5
2900
4
XBD5.0/1W-WY
25
1
50
2.2
2900
5
XBD6.0/1W-WY
25
1
60
2.2
2900
6
XBD7.0/1W-WY
25
1
70
2.2
2900
7
XBD8.0/1W-WY
25
1
80
2.2
2900
8
XBD9.0/1W-WY
25
1
90
3
2900
9
XBD10.0/1W-WY
25
1
100
3
2900
10
XBD11.0/1W-WY
25
1
110
4
2900
11
XBD12.0/1W-WY
25
1
120
4
2900
12
XBD13.0/1W-WY
25
1
130
4
2900
13
XBD14.0/1W-WY
25
1
140
4
2900
14
XBD3.5/1.5W-WY
25
1.5
35
1.5
2900
15
XBD3.8/1.5W-WY
25
1.5
38
1.5
2900
16
XBD4.6/1.5W-WY
25
1.5
46
2.2
2900
17
XBD5.3/1.5W-WY
25
1.5
53
2.2
2900
18
XBD6.2/1.5W-WY
25
1.5
62
2.2
2900
19
XBD3.5/3W-WY
40
3
35
2.2
2900
20
XBD4.3/3W-WY
40
3
43
3
2900
21
XBD5.8/3W-WY
40
3
58
4
2900
22
XBD7.2/3W-WY
40
3
72
5.5
2900
23
XBD3.7/4W-WY
50
4
37
5.5
2900
24
XBD5.6/4W-WY
50
4
56
7.5
2900
25
XBD13.0/4W-WY
50
4
130
15
2900
26
XBD14.8/4W-WY
50
4
148
18.5
2900
27
XBD4.2/5W-WY
65
5
42
7.5
2900
28
XBD6.3/5W-WY
65
5
63
11
2900
29
XBD10.5/5W-WY
65
5
105
18.5
2900
30
XBD12.8/5W-WY
65
5
128
18.5
2900







安装方法

 刚性连接
DL立式多级低转速清水泵安装方法
1
球阀
2
挠性接头
3
压力表
4
真空压力表
5
闸阀
6
弯管
7
取压直管
8
水泥台座
 柔性连接
DL立式多级低转速清水泵安装方法
1
球阀
2
挠性接头
3
取压直管
4
闸阀
5
弯管
6
7
联接板
8
JGD型隔振器
9
水泥台座
