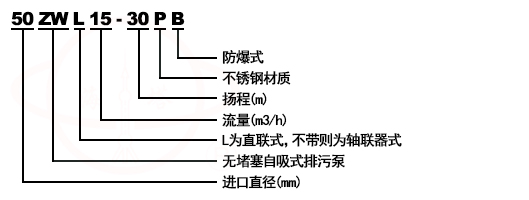

型号意义

产品简介

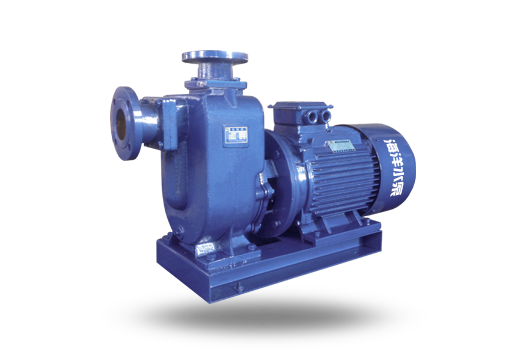

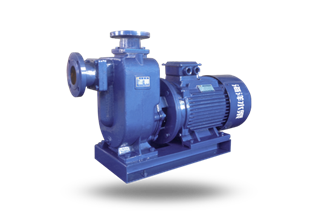

ZWL型直联式无堵塞自吸排污泵是集自吸和无堵塞排污于一体,采用轴向回流的形式,并通过泵体.叶轮流道的独特设计,即可象一般自吸清水泵那样不需安装底阀和灌引水,又可吸排含大颗粒固体和长纤维杂质缠解。广泛应用于市政排污工程,河塘养殖粪便处理,沉淀废矿杂质,轻工、造纸、食品、化工、制药、电力、桨料和混合物等化工介质量想的杂质泵。
该泵具有结构简单,自吸性能好,(自吸高度可达5m),排污能力强,高效节能,维修方便(完全可替代WQ、QW潜污泵)等特点,在排污泵系列产品具有广阔的应用市场发展前景

产品特点
1、采用双叶片叶轮结构,大大提高了污物的通过能力
2、机械密封采用新型磨檫副,并长期处入油室内运行;
3、整体结构紧凑、体积小、燥声小、检修方便,方便用户更换;
4、自动控制柜可以根据所需液化变化,自动控制泵的超动与停止,不需专人看管,使用极为方便;
5、可根据用户需要配备安装方式,它给安装、维修到来极大的方便,人可不必此为而进入污水坑;
6、能够在设计范围内使用,而保证电机不会过载;

产品用途
ZWL型直联式无堵塞自吸排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水,污物,也可用于清水及带弱腐蚀性介质。

工作条件
1、环境温度≤50℃,介质温度≤80℃特殊要求可达200℃
2、介质PH值铸铁材质为6--9级,不锈钢为2-13。
3、介质重度不超过1240千克/m3.
4、自吸高度不能超过规定值4.5-5.5米,吸入管长度为≤10米。
5、通过能力悬浮颗粒直径为泵口径的60%,纤维长度为泵口径的5倍.

结构及工作原理说明
ZWL型直联式无堵塞自吸排污泵,主要由泵体, 叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见图。
泵的工作原理：泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵工作腔相通,构成泵的轴向加流外混式系统。泵停止工作后,泵内腔已储有一定容积的液体。当泵起动时,有关当局内的储液在叶轮的作用下,夹带着空气被向上抛出,液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定的真空度,达到自吸的作用。

结构示意图

	序号	名称	序号	名称
	1	进口接管	9	叶轮
	2	进口法兰	10	械密封
	3	进口阀座	11	挡水圈
	4	加水阀门	12	承座
	5	出口接管	13	泵轴
	6	泵体	14	轴承盖
	7	气液分离管	15	底盖板
	8	后盖	16	螺栓

性能参数

启动前的准备运行
1、检查泵底座、轴承器、轴承座等连接部位的坚固件有否松动？如有松动应固紧。
2、用手转动联轴器是否有卡逞或异声等现象？
3、打开泵上方的加水阀门,加入储液水不少于泵体容积的三分之二,关闭阀门。以后开机不需再灌引水。
4、接上电源试转一下,人电机端看,为顺时针转向。(严禁反转)
5、开机工作,观摩泵运行是否正常？若有异常现象,应找出原因,加以排除。

故障分析及其排除方法
