型号意义

产品简介

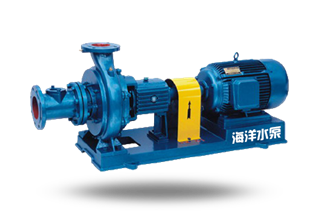

XWJ无堵塞纸浆泵是一种新型、节能型纸浆泵,经实际使用,具有高效、无或少泄露、抗堵塞性好、运行平稳、可靠性高、结构紧凑等特点。主要体现在以下几个方面：采用半开或全开式叶轮、耐磨板与叶轮前侧间隙可调、轴封主要采用机械密封并选用高精度轴承(D级精度)及优质轴材料等.

结构说明
1．XWJ无堵塞纸浆泵为单级单吸悬臂式结构,主要φ泵体、叶轮、泵盖、耐磨板及悬架部件组成
2．从电机端看,电机为顺时针方向旋转,且泵为轴向吸入,径向(φ间)排出
3．泵为后开门结构,维修时可不必拆卸进出管路
4．泵轴由两个高精度滚动轴承支承,采用稀油润滑(20撑机油)
5．轴封采用机械密封或填料两种型式
6．耐磨板与叶轮前侧间隙可通过调节螺杆进行调节,以保持叶轮连续运行的高效性
7．泵和电机由柱销联轴器直联传动。
该泵的各过流部件材质为HT200、QT450-10、ZG35或ZG1Cr18Ni9Ti,轴材质为40Cr或3Cr13。

产品用途
XWJ无堵塞纸浆泵可广泛用于轻工、造纸行业中温度低于110℃,浓度低于6%浆料的输送,同时也可用于工业和城市给水、排水等场合

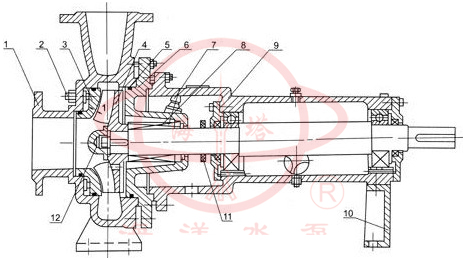

结构示意图

	1	泵体	7	软管接头
	2	调节螺杆	8	填料或机械密封
	3	耐磨板	9	县架部件
	4	叶轮	10	支架
	5	O形圈	11	挡水圈
	6	泵盖	12	叶轮螺母

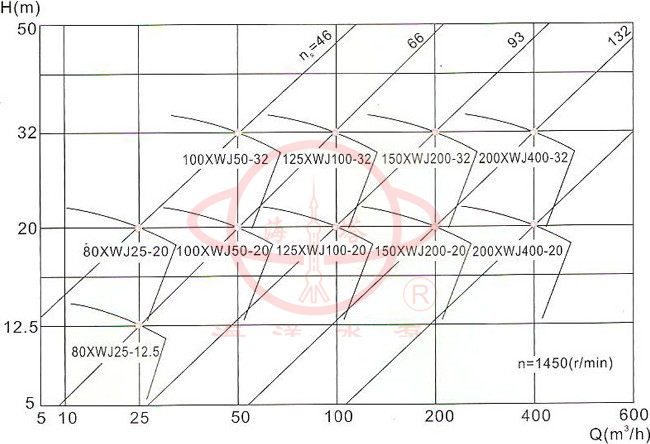

性能参数

型谙图

使用说明
1、泵起动前,应按以下要求进行检;
1.1、各螺栓是否己紧固;轴承室内是否已注入稀油(油位高为油标中心处)
1.2、联轴器同轴度是否小于等于小Φ0.3mm,同时用手转动联轴器应感觉轻松均匀
1.3、电机转向是否正确
1.4、进口阀门是否全开
1.5、出口阀门是否关闭
1.6、密封水阀门是否开启;密封水压力要求：工作压力加上(0.3~0.5)kgf/c
2、启动电机至额定转速后,缓慢打开出口阀门至额定工况要求(以电机运行电流为额定值的80%。为宜)。
3、泵在运行过程中,应注意泵的运转稳定性及密封水的冷却、冲洗情况。
4、当泵运行一段时间或扬程有所下降时,应注意调整叶轮前侧间隙,调节方法如下： 先松开各紧固螺母,将方头调节螺杆(见结构图)按逆时针转动至耐磨板与叶轮前侧相碰为止,然后 再按顺时针将方头调节螺杆退回至1/2圈〈此时其间隙为0.8~1mm),然后拧紧各螺母。
5、泵停止运转时,应先关闭出口阀门,然后再关闭电机电源等。
6、当泵需停用一段时间时,应排尽泵内积液,以便下次使用。

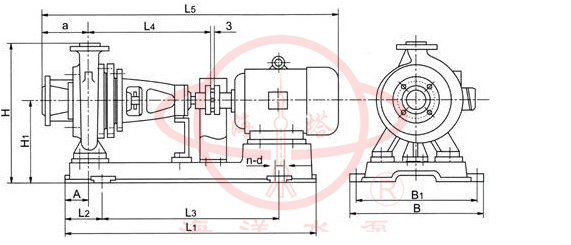

安装尺寸图

泵型号	配套电机型号及功率(kw)	A	L1	L2	L3	a	L4	L5	B1	B	H1	H	n-d
80XWJ25-12.5	Y100L1-4/2.2	60	768	108	550	110	371	847	310	350	215	425	4-Φ18
80XWJ25-12.5A	Y90L-4/1.5	60	768	108	550	110	371	807	310	350	215	425	4-Φ18
80XWJ25-20	Y100L2-4/3	110	980	120	740	125	491	847	440	490	255	490	4-Φ18
80XWJ25-20A	Y100L1-4/2.2	110	980	120	740	125	491	847	440	490	255	490	4-Φ18
100XWJ50-20	Y132S-4/1.5	90	920	130	660	125	472	1077	440	490	270	520	4-Φ18
100XWJ50-20A	Y112M-4/4	90	920	130	660	125	472	1002	440	490	270	520	4-Φ18
100XWJ50-20B	Y112M-4/4	90	920	130	660	125	472	1002	440	490	270	520	4-Φ18
100XWJ50-32	Y160M-4/11	90	1043	125	740	125	472	1207	460	510	300	580	4-Φ18
100XWJ50-32A	Y132S-4/5.5	90	990	125	740	125	472	1077	460	510	300	580	4-Φ18
125XWJ100-20	Y160M-4/11	90	1200	180	840	140	502	1252	460	510	300	580	4-Φ24
125XWJ100-20A	Y132M-4/7.5	90	990	125	740	140	502	1162	460	510	300	580	4-Φ18
125XWJ100-20B	Y132M-4/7.5	90	990	125	740	140	502	1162	460	510	300	580	4-Φ18
125XWJ100-32	Y160L-4/15	90	1200	180	840	140	502	1297	460	510	325	640	4-Φ24
125XWJ100-32A	Y160M-4/11	90	1200	180	840	140	502	1252	460	510	325	640	4-Φ24
125XWJ100-32B	Y160M-4/11	90	1200	180	840	140	502	1252	460	510	325	640	4-Φ24
150XWJ200-20	Y180M-4/18.5	90	1200	180	840	150	502	1327	460	510	325	680	4-Φ24
150XWJ200-20A	Y160L-4/15	90	1200	180	840	150	502	1307	460	510	325	680	4-Φ24
150XWJ200-20B	Y160M-4/11	90	1200	180	840	150	502	1262	460	510	325	680	4-Φ24
150XWJ200-32	Y200L-4/30	90	1200	180	840	150	502	1432	460	510	375	730	4-Φ24
150XWJ200-32A	Y180L-4/22	90	1200	180	840	150	502	1367	460	510	375	730	4-Φ24
150XWJ200-32B	Y180M-4/18.5	90	1200	180	840	150	502	1327	460	510	375	730	4-Φ24
200XWJ400-20	Y225S-4/37	115	1500	200	1050	350	652	1487	630	690	465	865	4-Φ28
200XWJ400-20A	Y200L-4/30	115	1500	200	1050	350	652	1442	630	690	465	865	4-Φ28
200XWJ400-20B	Y180L-4/22	115	1500	200	1050	350	652	1377	630	690	465	865	4-Φ28
200XWJ400-32	Y250M-4/55	115	1500	200	1050	350	652	1717	630	690	465	865	4-Φ28
200XWJ400-32A	Y225M-4/45	115	1500	200	1050	350	652	1632	630	690	465	865	4-Φ28
200XWJ400-32B	Y225S-4/37	115	1500	200	1050	350	652	1607	630	690	465	865	4-Φ28

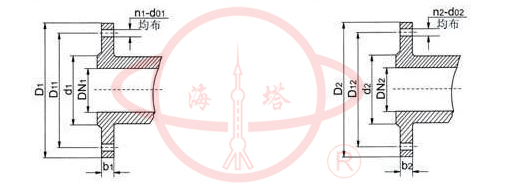

法兰尺寸图

泵型号	进口法兰尺寸						出口法兰尺寸
	DN1	D1	D11	d1	b1	n1-d01	DN2	D2	D12	d2	b2	n2-d02
80XWJ25-12.5	80	190	150	128	18	4-Φ18	65	160	130	110	16	4-Φ18
80XWJ25-20	80	190	150	128	18	4-Φ18	65	160	130	110	16	4-Φ18
100XWJ50-20	100	210	170	148	18	4-Φ18	80	190	150	128	18	4-Φ18
100XWJ50-32	100	210	170	148	18	4-Φ18	80	190	150	128	18	4-Φ18
125XWJ100-20	125	240	200	178	20	8-Φ18	100	210	170	148	18	4-Φ18
125XWJ100-32	125	240	200	178	20	8-Φ18	100	210	170	148	18	4-Φ18
150XWJ200-20	150	265	225	202	20	8-Φ18	125	240	200	178	20	8-Φ18
150XWJ200-32	150	265	225	202	20	8-Φ18	125	240	200	178	20	8-Φ18
200XWJ400-20	200	320	280	258	22	8-Φ18	150	265	225	202	20	8-Φ18
200XWJ400-32	200	320	280	258	22	8-Φ18	150	265	225	202	20	8-Φ18
