型号意义

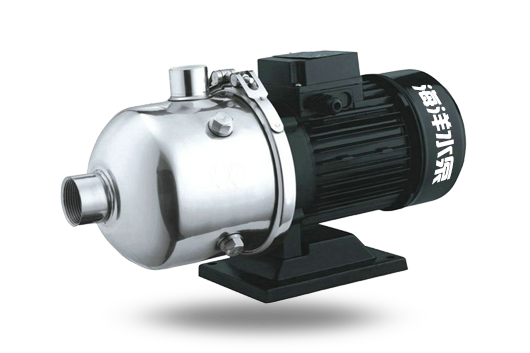

产品简介
CHL不锈钢卧式多级清水泵配卧式加长轴电机,轴向吸入,径向排出。泵的过流部件均为优质不锈钢板冲压焊接而成,使得泵亦可适用于轻度腐蚀性的介质。产品采用优良的水力模型和先进的制造工艺,具有适用范围广,高效节能,质量可靠等特点。

应用范围
CHL不锈钢卧式多级清水泵适用于工业及生活用水。
●空调系统
●施肥、计量系统
●冷却系统
●环境应用
●工业清洗
●供水或增压系统
●水处理(水的净化)
●生活用水
●水产养殖
●(其他)许多专门特定用途

运行条件
●液体温度：常温型：-15℃～+70℃     热水型：+70 ℃～+110℃
●环境温度：+40℃
●运作压力：10巴
●大进口压力受运作压力限制。
●输送介质
●稀薄、清洁、不含固体颗粒或纤维的非易燃易爆液体。
●泵可以输送诸如矿泉水、软化水、纯水、清油和其他轻化工介质。
●当输送液体的密度或粘度大于水,如需要,必须配用大功率电机。
●泵是否适用于某一特定液体由多种因素决定,其中重要的是氯含量、PH值、温度和溶剂、油的含量等。

结构示意图

	序号	名称	材料	AISI/ASTM	序号	名称	材料	AISI/ASTM
	1	进出水段	不锈钢	AISI304	8	机械密封
	2	连接管	不锈钢	AISI304	9	电机端盖	铝合金
	3	压板	不锈钢	AISI304	10	底座	铸铁	ASTM258
	4	叶轮	不锈钢	AISI304	11	快速接头	不锈钢	AISI304
	5	轴	不锈钢	AISI304	12	导叶	不锈钢	AISI304
	6	堵头	不锈钢	AISI304	13	支撑导叶	不锈钢	AISI304
	7	出水导叶	不锈钢	AISI304	14	导流器	不锈钢	AISI304

性能参数

维修与保养
运行中的维护与保养
1、进水管路必须高度密封,不能漏水、漏气。
2、禁止泵在汽蚀状态下长期运行。
3、禁止泵在大流量运行时,电机超电流长期运行。
4、定时检査泵运行中电机电流值,尽量使泵在设计工况范围内运行;
5、泵在运行过程中应有专人看管,以免发生意外。
6、泵每运行500小时应对轴承迸行加油。
7、泵迸行长期运行后,由于机械磨损,使机组噪声及振动增大时,应停车检査,必要时可更換易损零件及轴承,机组大修期一般为一年。 机械密封维护与保养
1、机械密封润滑应清洁无固体颗粒。
2、严禁机械密封在干磨惰况下工作。
3、起动前应盘动泵(电机)几圈,以免突然起动造成密封环断裂损坏。

常见故障原因及解决方法
