型号意义
LG立式便拆高层建筑给水多级清水泵型号意义

产品简介

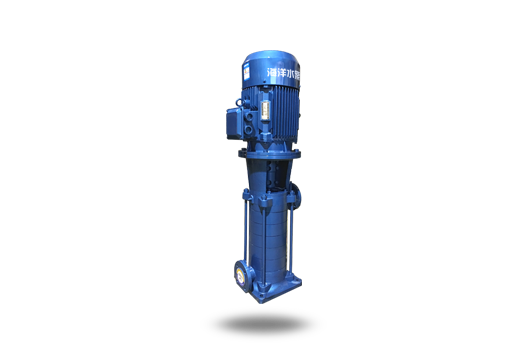

LG立式便拆高层建筑给水多级清水泵是根据高层建筑恒压供水及消防行业的实际需要开发的新一代给水产品。
LG立式便拆高层建筑给水多级清水泵采用的水力模型,经过本厂技术人员的精心设计,因此该泵效率高、性能稳定、噪音低、使用寿命长、外型美观、占地面积少、维修方便、重量轻等优点;
LG立式便拆高层建筑给水多级清水泵由电机和泵联结而成,泵轴与电机轴用夹壳式联轴器联结,确保泵与电机绝对同轴使泵运行平稳、噪音低等现象。
电机为Y型三相异步电机,方便用户更换,整体为刚性连接,使用时无需校正。轴封采用机械密封,泵为便拆式结构方便更换机械密封。
LG便拆式高层建筑给水多级泵旋转方向从电机端向下看为顺时针方向转动。

产品特点
1、LG立式便拆高层建筑给水多级清水泵结构紧凑、体积小、外形美观,其结构决定安装占地面积小,如加上防护罩可置于户外使用。
2、叶轮直接安装在电机轴上,从而保证泵的同心度,因而增强了泵的运行稳定性和延长泵的使用寿命。
3、轴封采用机械密封或机械密封的组合,采用优质的质合金密封环,增强了密封的耐磨性能有效地延长寿命。
4、安装检修方便,无需拆动管路系统。泵进口和出口为相同口径,简化了管路的连接。
5、可根据流量和扬程的需要采用泵的串、并联运行方式。
6、可根据需要,吸入口和吐出口可安装成0°、90°、180°、270°几个不同方向以满足不同的连接场合。
7、泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足,而不改变安装占地面积。

产品用途
LG立式便拆高层建筑给水多级清水泵特别适用于住宅、宾馆、办公大楼等高层建筑恒压供水、消防、喷淋给水设备配套用泵;也适用于化工流程冷却塔的自动补水;系统稳压、生产工艺循环用水、远距离输送、锅炉给水等给水设备之用。
可输送的液体为常温(<80℃)(热水型可输送温度小于105度的介质)清水或物理、化学性质类似于水的常温介质。

使用条件
1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；
2、使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；
3、介质使用温度-15℃～120℃;
4、大系统工作压力≤2.5MPa;
5、周围环境温度应低于40℃,相对湿度低于95%。

结构说明
1、LG立式便拆高层建筑给水多级清水泵结构紧凑，体积小，外形美观，占地面积小，节省建筑费用；
2、LG立式便拆高层建筑给水多级清水泵的吸入口和出水口在同一中心线上，简化管路的连接；
3、根据实际情况，泵的进出口可装配成90°、180°、270°不同的方向；
4、根据实际情况，泵的出口可装配成1~5个出口，以满足同一台泵上获得不同的扬程；

结构示意图

序号	名称	材料或型号	序号	名称	材料或型号
1	电机	Y系列（V5）2极	9	轴套	Q235
2	电机架	HT200	10	中段	HT200
3	联轴器	HT200	11	导叶	HT200
4	机封压盖	HT200	12	叶轮	HT200
5	放气阀	铜合金	13	轴	45、2Cr13
6	机械密封	120A	14	轴承	锡青铜
7	末导叶	HT200	15	进水段	HT200
8	出水段	HT200

性能参数

型号	级数	流量	扬程	转速	电机功率	效率	重量	必需汽蚀余量
型号	级数	(m3/h)	(M)	(r/min)	(kw)	(%）	Kg	（NPSH）r(m)
25LG(R)3-10*2	2	3	20	2900	0.75	42	70	2.0
25LG(R)3-10*3	3	3	30	2900	1.1	42	74	2.0
25LG(R)3-10*4	4	3	40	2900	1.5	42	85	2.0
25LG(R)3-10*5	5	3	50	2900	1.5	42	89	2.0
25LG(R)3-10*6	6	3	60	2900	2.2	42	100	2.0
25LG(R)3-10*7	7	3	70	2900	2.2	42	104	2.0
25LG(R)3-10*8	8	3	80	2900	2.2	42	108	2.0
25LG(R)3-10*9	9	3	90	2900	2.2	42	112	2.0
25LG(R)3-10*10	10	3	100	2900	3	42	125	2.0
25LG(R)3-10*11	11	3	110	2900	3	42	129	2.0
25LG(R)3-10*12	12	3	120	2900	4	42	145	2.0
25LG(R)3-10*13	13	3	130	2900	4	42	149	2.0
25LG(R)3-10*14	14	3	140	2900	4	42	153	2.0
25LG(R)3-10*15	15	3	150	2900	4	42	157	2.0
型号	级数	流量	扬程	转速	电机功率	效率	重量	必需汽蚀余量
型号	级数	(m3/h)	(M)	(r/min)	(kw)	(%）	Kg	（NPSH）r(m)
32LG(R)6.5-15*2	2	6.5	30	2900	1.5	53	90	2.4
32LG(R)6.5-15*3	3	6.5	45	2900	2.2	53	100	2.4
32LG(R)6.5-15*4	4	6.5	60	2900	3	53	115	2.4
32LG(R)6.5-15*5	5	6.5	75	2900	4	53	135	2.4
32LG(R)6.5-15*6	6	6.5	90	2900	4	53	142	2.4
32LG(R)6.5-15*7	7	6.5	105	2900	5.5	53	175	2.4
32LG(R)6.5-15*8	8	6.5	120	2900	5.5	53	182	2.4
32LG(R)6.5-15*9	9	6.5	135	2900	5.5	53	190	2.4
32LG(R)6.5-15*10	10	6.5	150	2900	7.5	53	210	2.4
40LG(R)12-15*2	2	12	30	2900	2.2	60	90	2.9
40LG(R)12-15*3	3	12	45	2900	3	60	105	2.9
40LG(R)12-15*4	4	12	60	2900	4	60	130	2.9
40LG(R)12-15*5	5	12	75	2900	5.5	60	155	2.9
40LG(R)12-15*6	6	12	90	2900	5.5	60	163	2.9
40LG(R)12-15*7	7	12	105	2900	7.5	60	180	2.9
40LG(R)12-15*8	8	12	120	2900	7.5	60	190	2.9
40LG(R)12-15*9	9	12	135	2900	11	60	215	2.9
40LG(R)12-15*10	10	12	150	2900	11	60	225	2.9
型号	级数	流量	扬程	转速	电机功率	效率	重量	必需汽蚀余量
型号	级数	(m3/h)	(M)	(r/min)	(kw)	(%）	Kg	（NPSH）r(m)
50LG(R)24-20*2	2	24	40	2900	5.5	69	160	3.2
50LG(R)24-20*3	3	24	60	2900	7.5	69	180	3.2
50LG(R)24-20*4	4	24	80	2900	11	69	250	3.2
50LG(R)24-20*5	5	24	100	2900	11	69	260	3.2
50LG(R)24-20*6	6	24	120	2900	15	69	280	3.2
50LG(R)24-20*7	7	24	140	2900	15	69	290	3.2
50LG(R)24-20*8	8	24	160	2900	18.5	69	315	3.2
65LG(R)36-20*2	2	36	40	2900	7.5	72	170	3.4
65LG(R)36-20*3	3	36	60	2900	11	72	230	3.4
65LG(R)36-20*4	4	36	80	2900	15	72	250	3.4
65LG(R)36-20*5	5	36	100	2900	18.5	72	280	3.4
65LG(R)36-20*6	6	36	120	2900	22	72	330	3.4
65LG(R)36-20*7	7	36	140	2900	22	72	345	3.4
65LG(R)36-20*8	8	36	160	2900	30	72	395	3.4
型号	级数	流量	扬程	转速	电机功率	效率	重量	必需汽蚀余量
型号	级数	(m3/h)	(M)	(r/min)	(kw)	(%）	Kg	（NPSH）r(m)
80LG(R)50-20*2	2	50	40	2900	11	73	250	3.4
80LG(R)50-20*3	3	50	60	2900	15	73	280	3.4
80LG(R)50-20*4	4	50	80	2900	18.5	73	310	3.4
80LG(R)50-20*5	5	50	100	2900	22	73	360	3.4
80LG(R)50-20*6	6	50	120	2900	30	73	440	3.4
80LG(R)50-20*7	7	50	140	2900	30	73	460
80LG(R)50-20*8	8	50	160	2900	37	73	490
100LG72-20*2	2	72	40	2900	11	73	260	3.5
100LG72-20*3	3	72	60	2900	18.5	73	290	3.5
100LG72-20*4	4	72	80	2900	22.0	73	380	3.5
100LG72-20*5	5	72	100	2900	30.0	73	450	3.5
100LG72-20*6	6	72	120	2900	37.0	73	470	3.5
100LG72-20*7	7	72	140	2900	45.0	73	520	3.5
100LG72-20*8	8	72	160	2900	45.0	73	540	3.5
100LG72-20*9	9	72	180	2900	55.0	73		3.5
型号	级数	流量	扬程	转速	电机功率	效率	重量	必需汽蚀余量
型号	级数	(m3/h)	(M)	(r/min)	(kw)	(%）	Kg	（NPSH）r(m)
100LG100-20*2	2	100	40	2900	18.5	76		3.7
100LG100-20*3	3	100	60	2900	30	76		3.7
100LG100-20*4	4	100	80	2900	37	76		3.7
100LG100-20*5	5	100	100	2900	45	76		3.7
100LG100-20*6	6	100	120	2900	55	76		3.7
100LG100-20*7	7	100	140	2900	75	76		3.7
100LG100-20*8	8	100	160	2900	75	76		3.7
150LG150-20*2	2	150	40	2900	30	77		4.1
150LG150-20*3	3	150	60	2900	37	77		4.1
150LG150-20*4	4	150	80	2900	45	77		4.1
150LG150-20*5	5	150	100	2900	55	77		4.1
150LG150-20*6	6	150	120	2900	75	77		4.1
150LG150-20*7	7	150	140	2900	90	77		4.1
150LG150-20*8	8	150	160	2900	90	77		4.1
150LG150-20*9	9	150	180	2900	110	77		4.1
150LG150-20*10	10	150	200	2900	132	77		4.1

安装尺寸


型号	级数	L	H	H1	H2	B	b	n-φd	进口法兰				出口法兰
型号	级数	L	H	H1	H2	B	b	n-φd	Dj	Djn	Dj2	n-dj	Dc	Dcn	Dc2	n-φdc
25LG(R)3-10	2	130	630	85	180	230	190	4-φ18	115	25	85	4-M12	115	25	85	4-φ14
25LG(R)3-10	3	130	670	85	220	230	190	4-φ18	115	25	85	4-M12	115	25	85	4-φ14
25LG(R)3-10	4	130	710	85	260	230	190	4-φ18	115	25	85	4-M12	115	25	85	4-φ14
25LG(R)3-10	5	130	755	85	305	230	190	4-φ18	115	25	85	4-M12	115	25	85	4-φ14
25LG(R)3-10	6	130	825	85	340	230	190	4-φ18	115	25	85	4-M12	115	25	85	4-φ14
25LG(R)3-10	7	130	865	85	380	230	190	4-φ18	115	25	85	4-M12	115	25	85	4-φ14
25LG(R)3-10	8	130	900	85	425	230	190	4-φ18	115	25	85	4-M12	115	25	85	4-φ14
25LG(R)3-10	9	130	945	85	460	230	190	4-φ18	115	25	85	4-M12	115	25	85	4-φ14
25LG(R)3-10	10	130	1020	85	500	230	190	4-φ18	115	25	85	4-M12	115	25	85	4-φ14
25LG(R)3-10	11	130	1060	85	540	230	190	4-φ18	115	25	85	4-M12	115	25	85	4-φ14
25LG(R)3-10	12	130	1120	85	580	230	190	4-φ18	115	25	85	4-M12	115	25	85	4-φ14
25LG(R)3-10	13	130	1160	85	620	230	190	4-φ18	115	25	85	4-M12	115	25	85	4-φ14
25LG(R)3-10	14	130	1200	85	660	230	190	4-φ18	115	25	85	4-M12	115	25	85	4-φ14
25LG(R)3-10	15	130	1240	85	700	230	190	4-φ18	115	25	85	4-M12	115	25	85	4-φ14
型号	级数	L	H	H1	H2	B	b	n-φd	进口法兰				出口法兰
型号	级数	L	H	H1	H2	B	b	n-φd	Dj	Djn	Dj2	n-dj	Dc	Dcn	Dc2	n-φdc
32LG(R)6.5-15	2	145	665	63	179	260	220	4-φ18	140	32	100	4-M16	140	32	100	4-φ18
32LG(R)6.5-15	3	145	740	63	229	260	220	4-φ18	140	32	100	4-M16	140	32	100	4-φ18
32LG(R)6.5-15	4	145	825	63	279	260	220	4-φ18	140	32	100	4-M16	140	32	100	4-φ18
32LG(R)6.5-15	5	145	895	63	329	260	220	4-φ18	140	32	100	4-M16	140	32	100	4-φ18
32LG(R)6.5-15	6	145	945	63	379	260	220	4-φ18	140	32	100	4-M16	140	32	100	4-φ18
32LG(R)6.5-15	7	145	1070	63	429	260	220	4-φ18	140	32	100	4-M16	140	32	100	4-φ18
32LG(R)6.5-15	8	145	1120	63	479	260	220	4-φ18	140	32	100	4-M16	140	32	100	4-φ18
32LG(R)6.5-15	9	145	1170	63	529	260	220	4-φ18	140	32	100	4-M16	140	32	100	4-φ18
32LG(R)6.5-15	10	145	1220	63	579	260	220	4-φ18	140	32	100	4-M16	140	32	100	4-φ18
40LG(R)12-15	2	145	710	70	193	260	220	4-φ18	150	40	110	4-M16	150	40	110	4-φ18
40LG(R)12-15	3	145	800	70	251	260	220	4-φ18	150	40	110	4-M16	150	40	110	4-φ18
40LG(R)12-15	4	145	880	70	309	260	220	4-φ18	150	40	110	4-M16	150	40	110	4-φ18
40LG(R)12-15	5	145	1015	70	367	260	220	4-φ18	150	40	110	4-M16	150	40	110	4-φ18
40LG(R)12-15	6	145	1075	70	425	260	220	4-φ18	150	40	110	4-M16	150	40	110	4-φ18
40LG(R)12-15	7	145	1170	70	483	260	220	4-φ18	150	40	110	4-M16	150	40	110	4-φ18
40LG(R)12-15	8	145	1230	70	541	260	220	4-φ18	150	40	110	4-M16	150	40	110	4-φ18
40LG(R)12-15	9	145	1410	70	599	260	220	4-φ18	150	40	110	4-M16	150	40	110	4-φ18
40LG(R)12-15	10	145	1465	70	657	260	220	4-φ18	150	40	110	4-M16	150	40	110	4-φ18
型号	级数	L	H	H1	H2	B	b	n-φd	进口法兰				出口法兰
型号	级数	L	H	H1	H2	B	b	n-φd	Dj	Djn	Dj2	n-dj	Dc	Dcn	Dc2	n-φdc
50LG(R)24-20	2	180	885	80	214	300	248	4-φ23	165	50	125	4-M16	165	50	125	4-φ18
50LG(R)24-20	3	180	985	80	273	300	248	4-φ23	165	50	125	4-M16	165	50	125	4-φ18
50LG(R)24-20	4	180	1145	80	332	300	248	4-φ23	165	50	125	4-M16	165	50	125	4-φ18
50LG(R)24-20	5	180	1210	80	391	300	248	4-φ23	165	50	125	4-M16	165	50	125	4-φ18
50LG(R)24-20	6	180	1275	80	450	300	248	4-φ23	165	50	125	4-M16	165	50	125	4-φ18
50LG(R)24-20	7	180	1340	80	509	300	248	4-φ23	165	50	125	4-M16	165	50	125	4-φ18
50LG(R)24-20	8	180	1450	80	568	300	248	4-φ23	165	50	125	4-M16	165	50	125	4-φ18
65LG(R)36-20	2	180	965	90	245	300	248	4-φ23	185	65	145	4-M16	185	65	145	4-φ18
65LG(R)36-20	3	180	1120	90	304	300	248	4-φ23	185	65	145	4-M16	185	65	145	4-φ18
65LG(R)36-20	4	180	1185	90	363	300	248	4-φ23	185	65	145	4-M16	185	65	145	4-φ18
65LG(R)36-20	5	180	1295	90	422	300	248	4-φ23	185	65	145	4-M16	185	65	145	4-φ18
65LG(R)36-20	6	180	1390	90	481	300	248	4-φ23	185	65	145	4-M16	185	65	145	4-φ18
65LG(R)36-20	7	180	1455	90	540	300	248	4-φ23	185	65	145	4-M16	185	65	145	4-φ18
65LG(R)36-20	8	180	1615	90	599	300	248	4-φ23	185	65	145	4-M16	185	65	145	4-φ18
型号	级数	L	H	H1	H2	B	b	n-φd	进口法兰				出口法兰
型号	级数	L	H	H1	H2	B	b	n-φd	Dj	Djn	Dj2	n-dj	Dc	Dcn	Dc2	n-φdc
80LG(R)50-20	2	187	965	112	301	315	272	4-φ23	200	80	160	8-M16	200	80	160	8-φ18
80LG(R)50-20	3	187	1195	112	379	315	272	4-φ23	200	80	160	8-M16	200	80	160	8-φ18
80LG(R)50-20	4	187	1270	112	457	315	272	4-φ23	200	80	160	8-M16	200	80	160	8-φ18
80LG(R)50-20	5	187	1395	112	535	315	272	4-φ23	200	80	160	8-M16	200	80	160	8-φ18
80LG(R)50-20	6	187	1505	112	613	315	272	4-φ23	200	80	160	8-M16	200	80	160	8-φ18
80LG(R)50-20	7	187	1675	112	691	315	272	4-φ23	200	80	160	8-M16	200	80	160	8-φ18
80LG(R)50-20	8	187	1755	112	769	315	272	4-φ23	200	80	160	8-M16	200	80	160	8-φ18
100LG72-20	2	187	1185	122	343	315	272	4-φ23	220	100	180	8-M16	220	100	180	8-φ18
100LG72-20	3	187	1270	122	432	315	272	4-φ23	220	100	180	8-M16	220	100	180	8-φ18
100LG72-20	4	187	1390	122	521	315	272	4-φ23	220	100	180	8-M16	220	100	180	8-φ18
100LG72-20	5	187	1580	122	610	315	272	4-φ23	220	100	180	8-M16	220	100	180	8-φ18
100LG72-20	6	187	1655	122	699	315	272	4-φ23	220	100	180	8-M16	220	100	180	8-φ18
100LG72-20	7	187	1800	122	788	315	272	4-φ23	220	100	180	8-M16	220	100	180	8-φ18
100LG72-20	8	187	1900	122	877	315	272	4-φ23	220	100	180	8-M16	220	100	180	8-φ18
100LG72-20	9	187	2100	122	966	315	272	4-φ23	220	100	180	8-M16	220	100	180	8-φ18

安装方法

刚性连接

1	球阀	2	挠性接头	3	压力表	4	真空压力表
5	闸阀	6	弯管	7	取压直管	8	水泥台座

柔性连接

1	球阀	2	挠性接头	3	取压直管	4	闸阀	5	弯管
6	泵	7	联接板	8	JGD型隔振器	9		水泥台座

附件及安装尺寸

联接板尺寸

刚性联接水泥台座基础图

型号	联接板尺寸						刚性联接水泥台座基础尺寸
型号	A×A	B×B	C×C	H	d1	d2	D×D	E×E	F×F	H	d	h
25LG	190	340	400	60	φ14或φ18	φ18	191	500	550	250	60	200
32LG	220	440	500	60	φ14或φ18	φ18	219	500	550	250	60	200
40LG	220	440	500	60	φ14或φ18	φ24	219	500	550	250	80	250
50LG	248	540	600	60	φ18或φ22	φ24	248	550	600	350	80	250
65LG	248	540	600	60	φ18或φ22	φ24	248	550	600	350	80	250
80LG	272	540	600	60	φ18或φ22	φ24	272	600	650	350	80	250
100LG	272	540	600	60	φ22	φ24	272	600	650	350	80	250
