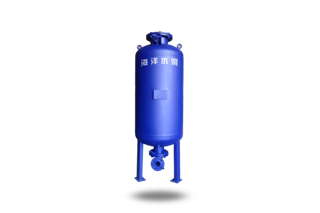

产品简介
SQL隔膜式气压罐采用标准或非标准设计,标准化焊接技术,带有补气、放气装置。分隔膜式和普通式两种。表面用先进的喷涂技术涂覆,抗腐蚀能力强。广泛用于气压给水设备和增压稳压给水设备中。
隔膜式气压罐是由钢质外壳,橡胶隔膜内胆构成的储能器件,橡胶隔膜把水室和气室完全隔开,当外界有压力的水充入隔膜式气压水罐的内胆时,密封在罐内的空气被压缩,根据波义耳气体定律,气体受到压缩后体积变小,压力升高储存能量,压缩气体膨胀可以将橡胶隔膜内的水压出罐体。
SQL隔膜式气压罐的工作压力分别为0.6mpa、1.0mpa、1.6 mpa,消防储水容积大于150L、300L、450L,稳压水容积大于50L,用于消火栓系统时,水枪每股流量为2.5L/S、5L/S,充实水柱长度为7M、10M、13M;用于自动喷水系统时,每个喷头流量为1.0L/S,喷头压力为0.1MPA。SQL隔膜式气压罐可使消防给水管道系统不利点始终保持消防压力,并利用气压水罐内始终储有30秒消防水量;该设备利用气压水罐所设定的运行压力,控制水泵运行工况,达到增压稳压的功能。

产品特性
耐压范围广;
抗腐蚀能力强;
使用维护方便;
运行安全可靠。
罐内部隔膜结构保证了水不与罐壁接触,因此罐壁内部无锈蚀,外部无凝露现象,使用寿命大大延长。
橡胶隔膜可舒张 30 万次以上,充气后可长期使用。
可以有效的平缓水系统中的压力波动,减少水泵的起停频率。
隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中。

适用范围
SQL隔膜式气压罐广泛应用于中央空调循环水稳压,蒸水供应膨胀系统,采暖统循环水补水稳压,消防给水系统补水稳压,变频给水稳压,锅炉补水,气压式给水等场合。
消火栓给水系统中消防气压罐贮水积不得少于300L。自动喷水灭火系统中消防气压罐贮水容积不得少于150L。消防栓给水系统与自动喷水灭火系统合用的消防气压罐,贮水窖不得少于450L,稳压水容积不得少于50L。

工作原理
SQL隔膜式气压罐是有钢制外壳,橡胶隔膜内胆构成的储能器件,橡胶隔膜把水和空气完全隔开,当外界有压力的水充入SQL隔膜式气压罐的内胆时,密封在罐内的空气被压缩,在波义尔定律的作用下,气体受到压缩后体积变小,压力升高储存能量,外界压力下降时,压缩气体膨胀。可以将橡胶隔膜内的水压出罐体补充管网。

结构图

技术参数

使用安装
1、SQL隔膜式气压罐可直接并联在给水管路上,给水管道上应安装阀门,罐体附近管路须安装泄水阀(参照图3)。
2、安放SQL隔膜式气压罐的房间或场所,应有排水设施,采光和通风良好,环境少灰尘,无腐蚀性气体,且不致冻结。环境温度宜为5～40℃,空气相对湿度不宜大于85%,水温不超过80℃。
3、SQL隔膜式气压罐室外设置时,应有防雨,防晒及防潮设施,并有在寒冷季节不致冻结的技术措施。
4、罐顶至建筑结构低点的距离不宜小于0.3m,罐壁与墙面的净距不得小于0.5m。罐体禁止受到强烈振动或冲击。
5、使用前请确认管路、附件、压力表等已正确安装(参照图3)。
6、所有部件安装完毕后,拧开充气嘴盖,充入压缩气体(气体不能含有油份,防止橡胶隔膜加速老化)。同时打开出水阀,以排空胶囊内部空气,当压力到达系统低工作压力的90%时,关闭充气嘴,充气完毕。
7、用皂液检查各个连接处,确认系统无泄露。
8、当作为消防定压或气压给水设备使用时,如水泵出现频繁起动现象,应及时检查罐内气体压力(罐体泄完水后)指示。

工作变化示意图
