型号意义

产品概况
2BE1水环式真空泵及压缩机,是我公司在多年科研成果和生产经验的基础上,结合国际同类产品先进技术,研制开发的高效节能产品通常用于抽吸不含固体颗粒,不溶于水,无腐蚀性的气体,以便在密闭容器中形成真空和压力。通过改变结果材料,亦可用于抽吸腐蚀气体或以腐蚀性液体做工作液。2BE1水环式真空泵广泛用于造纸、化工、石化、轻工、制药、食品、冶金、建材、石器、洗煤、选矿、化肥等行业。 2BE1水环式真空泵采用单级单作用的结构形式,具有结构简单,维修方便,运行可靠,高效节能的优点,并能适应排水量大,载荷冲击波动等恶劣工况。
我们对于2BE1水环式真空泵关键部位,如分配板,叶轮和泵轴进行了系统优化设计,简化了结构,提高了性能,实现节能,采用焊接叶轮,叶片一次冲压、成型,型线合理;论彀全部加工,从根本上解决了动平衡问题。叶轮与泵轴采用热装过盈配合,性能可靠,运转平稳。叶轮焊接后,整体运行良好的热处理,叶片具有良好的韧性,使叶片的抗冲击,抗折弯能力得以根本保证,2BE1水环式真空泵能适应载荷冲击波动的恶劣工况。
2BE1水环式真空泵,自带气水分离器,多位置没有排气口,泵盖设有排气阀检修窗口,叶轮与分配板间隙通过定位轴两端压盖调整,安装使用方便,操作简单,便于维修。

特点
2BE1水环式真空泵相对于目前国内广泛使用的SK、2SK、SZ系列水环式真空泵具有真空度高、功耗低等显著优点,是SK、2SK、SZ系列水环式真空泵理想替代产品,我公司生产的2BE1水环式真空泵及压缩机结构主要特点如下：
1、轴承全部采用原装进口轴承,保证了2BE1水环式真空泵的叶轮定位及运转过程中的高稳定性。
2、叶轮材质全部采用球墨铸铁铸造或钢板焊接,充分保证了2BE1水环式真空泵叶轮在各种恶劣工况下的稳定性,且大大提高了2BE1水环式真空泵的使用寿命。
3、泵体全部采用钢板制作,提高了2BE1水环式真空泵的使用寿命。
4、2BE1水环式真空泵的轴套作为易损坏的零件,本公司全部采用高铬不锈钢制作,比普通材质寿命提高了5倍。
5、2BE1水环式真空泵皮带轮(皮带传动)采用标准高精度锥套皮带轮,运行可靠,皮带寿命长,拆卸方便。
6、2BE1水环式真空泵联轴器(直联传动)采用标准高强度弹性联轴器,弹性元件采用聚氨酯材质,运行稳定可靠,使用寿命长。
7、独特的上置式气水分离器节约空间,并有效降低了2BE1水环式真空泵噪声。
8、铸件全部采用树脂砂铸造,表面质量好。铸件表面无需打腻,使2BE1水环式真空泵散热效果好。
9、机械密封(选配件)全部采用进口件,充分保证2BE1水环式真空泵在长时间运行过程中无泄漏。
10、2BE1水环式真空泵泵体内壁型线采用近似椭圆的型线以保证的抽气效果。

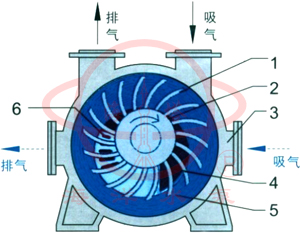

示意图

	1	叶轮
	2	轮毂
	3	泵体
	4	吸气口
	5	液环
	6	柔性排气口

使用范围
1、2BE1水环式真空泵可在环境温度5～40℃范围内和进口压强小于1330Pa的条件下,允许长期连续工作。
2、2BE1水环式真空泵不适用于抽除含氧过高、有毒的、有爆炸性的、对金属有腐蚀作用的、对泵油起化学反应的,以及含有颗粒尘埃的气体,也不适用于把气体从一个容器输送到另一个容器,作输送泵用。
3、2BE1水环式真空泵在大气压到6000Pa的进口压力下的连续工作时间不超过3分钟,以免喷油或润滑不良引起泵损坏。

技术规范

耗水量

结构特点
1、轴承全部采用NSK或NTN原装进口轴承,保证了2BE1真空泵的叶轮定位及运转过程中的高稳定性。
2、叶轮材质全部采用球墨铸铁铸造或钢板、不锈钢板焊接,充分保证了2BE1真空泵叶轮在各种恶劣工况下的稳定性,且大大提高了2BE1真空泵的使用寿命。
3、泵体全部采用钢板或不锈钢板制作,提高了2BE1真空泵的使用寿命。
4、2BE1真空泵的轴套作为易损坏的零件,本公司全部采用不锈钢制作,比普通材质寿命提高了5倍。
5、皮带轮(皮带传动)采用标准高精度锥套皮带轮,运行可靠,皮带寿命长,拆卸方便。
6、联轴器(直联传动)采用标准高强度弹性联轴器,弹性元件采用聚氨酯材质,运行稳定可靠,使用寿命长。
7、独特的上置式气水分离器节约空间,并有效降低了噪声。
8、铸件全部采用树脂砂铸造,表面质量好。铸件表面无需打腻,使2BE1真空泵散热效果好。
9、机械密封(选配件)全部采用进口件,充分保证2BE1系列真空泵在长时间运行过程中无泄漏。
