CWB化工磁力漩涡泵

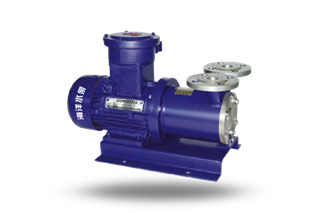

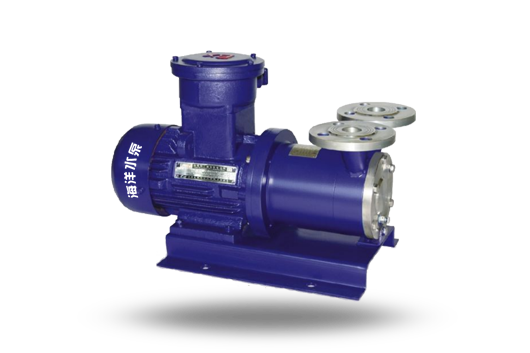

型号:CWB化工磁力漩涡泵

产品时间:2020/5/16 14:11:42

简要描述:

CWB磁力化工漩涡泵(简称磁力漩涡泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理、工艺先进、具有全密封、无泄漏、低流量、高扬程、耐腐蚀的特点,其性能达到国外同类产品的先进水平。磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。CWB磁力化工漩涡泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷,不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。

相关产品
详细介绍

型号意义

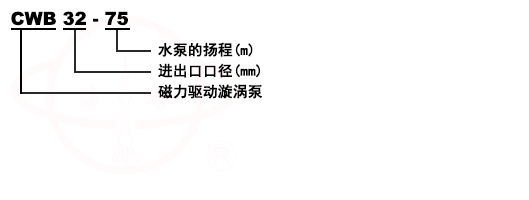

CWB化工磁力漩涡泵型号意义





产品简介
CWB化工磁力漩涡泵(简称磁力漩涡泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理、工艺先进、具有全密封、无泄漏、低流量、高扬程、耐腐蚀的特点,其性能达到国外同类产品的先进水平。磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。CWB化工磁力漩涡泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷,不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。







产品特点
CWB化工磁力漩涡泵采用磁力传动结构,保证泵能密封,达到无泄漏输送腐蚀性、易燃、易爆、剧毒等化学介质。
1、高扬程、小流量,比转数一般小于40;
2、结构简单、体积小、重量轻;
3、CWB化工磁力漩涡泵具有自润滑回路,提高滑动轴承使用寿命;
4、增设冷却回路,及时带走磁涡流热;
5、CWB化工磁力漩涡泵采用悬臂叶片,减小叶轮径向力;
6、CWB化工磁力漩涡泵随输送介质黏度增加,泵的效率急剧下降,因而介质黏度应不大于5×10 -6 M 3 /S。







产品用途
磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、可靠、使用维修方便。可广泛应用于化工、制药、石油、抽送酸、碱液、油类,稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送,选用此泵则更为理想。







结构示意图

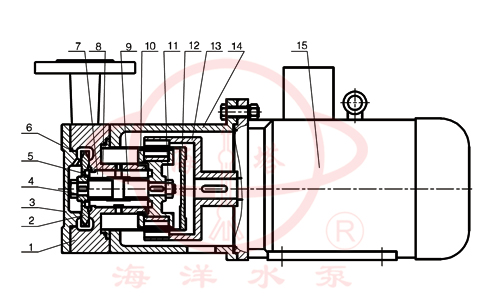

CWB化工磁力漩涡泵结构示意图
1
泵体
9
泵轴
2
叶轮
10
内磁转子
3
泵盖
11
内转子螺母
4
叶轮螺母
12
隔离套
5
止推环
13
外磁总成
6
密封圈
14
连接架
7
滑动轴承套
15
电机
8
轴套







性能参数

型 号
流量Q
(m3/h)
扬程
(m)
转速n
(r/min)
效率η
(%)
电机功率
(KW)
CWB20-20
0.72
20
2900
22
1.1
CWB20-40
0.72
40
2900
18
1.1
CWB20-65
0.72
65
2900
15
2.2
CWB25-25
1.44
25
2900
26
1.1
CWB25-40
1.44
40
2900
24
1.5
CWB25-75
1.44
75
2900
20
4
CWB32-30
2.88
30
2900
28
2.2
CWB32-50
2.88
50
2900
26
3
CWB32-75
2.88
75
2900
22
5.5
CWB32-120
2.88
120
2900
18
7.5
CWB40-40
5.4
40
2900
30
5.5
CWB40-90
5.4
90
2900
26
11
CWB50-45
9
45
2900
30
7.5
CWB65-50
14.4
50
2900
35
15
注:过流部件材质分别有304、304L、316、316L,可按客户要求定制非标准磁力旋涡泵。







故障原因及排除方法

故障形式
产生原因
排除方法
泵不出水
1.水泵反转
2.进水管道漏气
3.泵腔蓄水太少
4.电压太高,启动时联轴器打滑
5.吸程太高
1.改变电机接线
2.杜绝漏气
3.增加蓄水量
4.调正电压
5.降低泵安装位置
流量不足
1.吸人管径太小
2.流道阻塞
3.扬程过高
4.转速太低
1.调换进水管
2.清洗流道
3.开大出水阀
4.恢复额定转速
扬程过低
1.流量过大
2.转速太低
1.关小出水阀
2.恢复额定转速
噪音太大
1.轴严重磨损
2.轴套严重磨损
3.驱动磁钢杯与隔离套接触
1.更换泵轴
2.更换轴套
3.拆除泵头重新组装
漏液
密封圈损坏 更换密封圈
