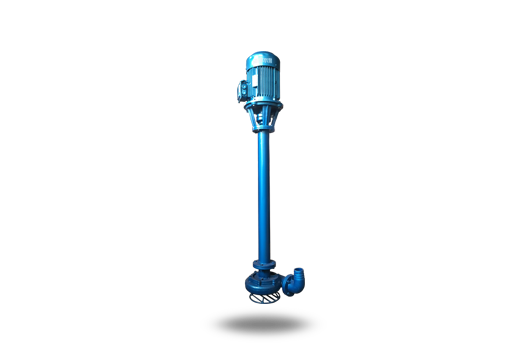

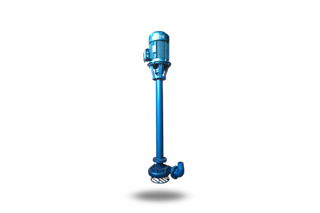

NL立式泥浆液下泵

型号:NL立式泥浆液下泵

产品时间:2020/5/16 9:12:31

简要描述:

NL立式泥浆液下泵系单级单吸立式离心泵,主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐蚀性较好,加工工艺方便。

相关产品
详细介绍

型号意义
NL立式泥浆液下泵型号意义





产品简介
NL立式泥浆液下泵系单级单吸立式离心泵,主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐蚀性较好,加工工艺方便。
叶轮为三片单园弦弯叶,选用半封闭叶轮,并采用可锻铸铁、所以强度高,耐腐蚀;加工方便,通过性好,效率高。
为了减轻重量和减少车削量、泵轴是优质碳素钢冷拉园钢制造。泵座中装有四只骨架油封和轴套,防止轴磨损,延长轴的使用寿命。
NL泥浆泵可垂直或倾斜使用,占地面积小,蜗壳需埋在工作介质中工作,容易启动,不需引水,旋转方向应从电机尾部看是顺时针方向工作。
总机长度备有各种规格,以便使用单位根据用途因地制宜地选用。







产品用途
1、NL立式泥浆液下泵在农村主要用作河泥、粪便、河水、浆饲料,吸送浇灌,代替肩挑人担,并作排涝,抗旱之用,亦可进行车滨头,上河泥,积肥生产,也可作农村简易流动消防泵,也可作养鱼带水清塘,鱼池增氧等。
2、本厂生产的泥浆泵可用于市政、化工、印染、医药、造船、铸造、食品等行业抽吸浓稠液,污浊液,糊状体,流沙及城市河道的流动污泥等可用作煤矿排除含有泥块小砾石的流体。
3、若于高压泵,水枪配合,组成水力机械化土方工程机组,可用作土地平整、河道、池塘、防空、地下等工程的挖土与输方。







工作条件
1、NL立式泥浆液下泵系单级单吸离心泵,使用于矿山、造纸、印染、环保、石墨、云母、黄金、陶瓷、炼油、石油、化工、农场、盐场、碘场、染化、酿酒、食品、化肥、焦化选厂、建筑、大理石厂、金矿、泥浆、流沙、泥塘、污塘、污浊液送吸浓浆稠液、装料及悬浮物质的污水作业,也可作煤矿排水及含有泥块的流体。
2、若与高压泵,水枪配合,组成水力机械化土方工程机组,就可用作于土地平整,河道与池塘的疏浚、凿开等小型水利工程的挖方与输方,以及城市的防空工程,以下工程。
3、养鱼用作带水清塘、鱼池增氧等。







结构示意图

NL立式泥浆液下泵结构图 NL立式泥浆液下泵结构图 NL立式泥浆液下泵结构图
序号
型式/另件名称
序号
型式/另件名称
序号
型式/另件名称
1
网罩
9
出水弯头
17
支撑筒
2
叶轮螺母
10
泵轴
18
轴承盖
3
叶轮
11
轴承
19
从动联轴器
4
泵壳
12
从动联轴器
20
电机座
5
泵座
13
主动联轴器
21
电机座C
6
O型圈
14
联接筒
22
主动联轴器
7
油封
15
轴承座
23
电动机
8
轴套
16
联接轴
24
弹性块







性能参数

型号
转速 n
r/min
流量 Q
m3/h
扬程 H
m
效率 n
%
电机功率
KW
立式泵全长
mm
机泵重量
kg
NL50-8
NL50A-8
1450
20-30
8-9
42
1.5
1310
63
NL50-12
NL50A-12
1450
25-38
12-14
41
3
1310
80
NL50-24
NL50A-24
1450
25-38
20-24
41
5.5
1430
152
NL65-16
NL65A-16
1450
50-60
15-18
42
5.5
1430
152
NL65-25
NL65A-25
1450
50-60
20-25
42
11
1510
265
NL76-9
NL76A-9
1450
50-70
9-10
42
3
1350
90
NL76-16
NL76A-16
1450
50-70
14-16
42
5.5
1430
152
NL76-20
NL76A-20
1450
50-70
18-20
42
7.5
1430
155
NL80-8
NL80A-8
1450
60-70
7-9
56
4
1400
120
NL80-12
NL80A-12
1450
80-120
11-13
56
7.5
1430
145
NL80-25
NL80A-25
1450
80-100
25
56
11
1550
270
NL100-7
NL100A-7
1450
70-80
6-8
61
4
1430
130
NL100-10
NL100A-10
1450
100
10
61
7.5
1450
160
NL100-16
NL100A-16
1450
80-100
15-17
61
15
1510
270
NL100-25
NL100A-25
1450
80-100
20-25
61
18.5
1690
350
NL150-12
NL150A-12
1450
100-150
11-13
66
18.5
1690
350
NL150-16
NL150A-16
1450
120-180
15-20
68
22
1690
370







使用注意事项
1、本厂使用电源必须是三相四线制,若无接地线,必须加装,以防漏电。工作时,须在就近装有与电机相符的电路熔断器和开关,以防叶轮杂物卡死时烧坏电机。
2、本泵使用时可不必安装任何基础装置即能运转达,只要斜靠牢固即可,必要时用绳索系牢以防意外。超动后必须检查电机旋转方向,不得反转超过一分钟。
3、当被吸送的液体中含有较多的杂草、铁丝、木条、砖块等杂物时,必须事先尽量清除掉、并可采取加放铁丝篮等方法,防止杂物吸入泵内造成叶轮打坏,卡死和管道阻塞等事故。
4、泵体在吸泥及其他污浊物后应给予短期吸水,以便冲洗泵体及管道内部。
5、在露天工作时,电机应装护罩,以防雨水等浸入电机。
6、在河底池底吸泥宜吊挂在三脚架上,并可搁在浮筒或般上移动作业,在进行土方工程作业时,高压水枪冲碎的土块直径不得大于吸入口三分之一。
7、NL泥浆泵规定的转达速成是不泵的高转达速成,不和是任意提高;减低转速使用不限,但功效显著除低。
8、本泵在吸送厚泥,浓稠液体或高扬程,长距离输送泥浆时,负荷降低,但不能用改变结构的方法来增大负荷。
9、一般运转1250小时左右,时行泵的定期保养,拆卸泵座查看轴承,和泵的密封情况,清洗并更换黄油,必要时更换油封,轴套和其他零件。保养及更换零件的注意事项请见安装。(采用机械密封运泵转3500小时左右进行定期保养)。
10、当长期停止使用时,应将蜗壳拆开,擦干零件并在相对运动接合表面涂以簿油,存放在干燥地方以备以后使用。







拆御安装
一、拆卸
1、拆卸电机或固定板,出水管。
2、拆卸蜗壳和叶轮螺母,轻撬叶轮背面,拆键叶轮。
3、拆卸从动半联轴器,再拆卸键、然后把电机座拆卸,与支撑筒分离。
4、拆卸泵座与支撑筒螺栓,使其分开。
5、从轴上拆卸轴套与轴承。
二、安装
 1、对所有零件进行检查是否有缺损,所有纸垫两面都要涂一层簿黄油,在轴承内加上三分之二黄油。
2、骨架油填充必须注满黄油后放入泵座,再装上轴承。
3、轴套内装上O型密封圈后涂上黄油。
4、把承装在电机座上,放上纸垫,挡油圈,装上轴与支撑筒用螺钉固定。
5、放上纸垫,装上轴承、轴套、键、泵座和叶轮,旋紧叶轮螺母后用手旋转达叶轮,转达动灵活即可。
6、放上纸垫装上泵壳,用螺钉固定并装上滤网。然后再用手拔动叶轮,转动灵活即可。
7、泵轴上装上键和从动联轴器,在电机轴上装上键与主动联轴器,然后将电机与电机座螺栓固定。装好后要求与主动联轴器与从动联轴器之间轴向间隙应为1~1.5毫米。







故障分析及其排除方法

现象
产生原因
排除方法






1、馈电线有断路。
2、电压太低。
3、两个半联轴器间无轴向间隙并卡死。
4、叶轮被杂物卡住。
5、叶轮与蜗壳紧贴。
6、螺帽脱落和平键损坏使叶轮打滑。
7、联轴器平键损坏。
1、查看熔断保险丝和接线,并更换之。
2、调高电压或等电压升高后再用。
3、调整两个半联轴器之间轴向间隙为0.5毫米。
4、排除杂物。
5、重新装配,分离叶轮和蜗壳。
6、安装平键与螺帽。
7、换装平键。


1、泵各部装配不当,转动困难,异物卡住。
2、同心度变动,轴承损坏,轴变形。
3、旋向相反。
4、扬程过低,流量过大。
1、重新装配,取出异物。
2、修正零件,调换轴承。
3、变换电机旋向。
4、尽量避免长时间使用。



1、吸口被阻,泥潭粪坑欠深,泵吸不到泥粪。
2、输泥管被阻。
3、电机转速低于额定转速。
4、叶轮打坏。
5、扬程过高,输送过远。
6、旅向相反。
7、泄漏较大。
8、叶轮上绕有杂物。
9、介质太稠或供应量不路。
1、排除吸口阻档物,移动泵,使蜗壳全部埋入泥浆粪水中。
2、检査管道,取出阻档物。
3、提高电机转速。
4、调换叶轮。
5、减少扬程,缩短输送距离。
6、改换电机旋向。
7、检查泄漏原因,并更换引起泄漏的另件。
8、排除杂物。
9、冲稀介质,增大供应量。




1、叶轮与蜗壳磨擦。
2、轴承已损坏或少油。
3、泵轴与电机不同心,轴弯曲。
4、螺帽有松动。
5、蜗壳中有杂物。
6、工作液中有硬物。
7、吸口有空气渗入。
8、汲送液体温度过高。
1.检查泵的装配并调整之。
2.调换轴承或加油。
3.调同心,校正轴。
4.拧紧螺帽。
5.排除杂物。
6.控制进泵杂物尺度,加密滤网。
7.深埋蜗壳。
8.降低液体温度。
