当前位置:主页 > 产品中心 > 潜水泵 > QDX潜水电泵

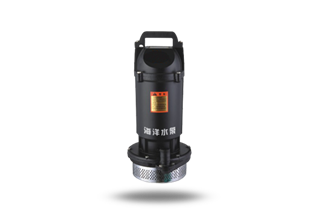

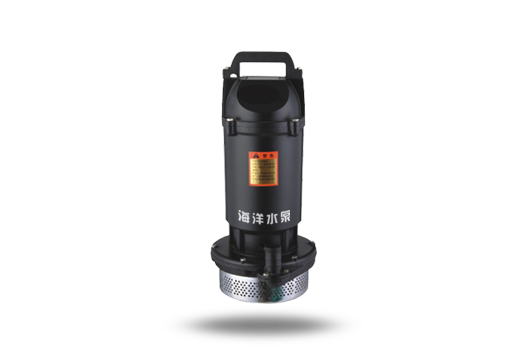

QDX潜水电泵

型号:QDX潜水电泵

产品时间:2020/5/15 18:05:33

简要描述:

QDX(T)、QX(T)型潜水电泵,由水泵、密封、电动机三部分组成。电泵内配保护装置,电动机位于电泵上部,为单相或者三相异步电动机,水泵位于电动机下部,为离心式叶轮,蜗壳结构,水泵与电动机之间采用双端面机械密封,各固定止口密封处采用“0”形耐油橡胶密封圈做静密封。

相关产品
详细介绍

型号意义
QDX(T)、QX(T)型潜水泵型号意义





产品简介
QDX(T)、QX(T)型潜水泵,由水泵、密封、电动机三部分组成。电泵内配保护装置,电动机位于电泵上部,为单相或者三相异步电动机,水泵位于电动机下部,为离心式叶轮,蜗壳结构,水泵与电动机之间采用双端面机械密封,各固定止口密封处采用“0”形耐油橡胶密封圈做静密封。







使用条件
电泵在下列使用条件下应能连续正常工作:
1、介质温度不超过+40℃;
2、介质的PH值在6.5~8.5之间;
3、固体杂质体积比不超过0.1%,粒度不大于0.2mm;
4、电源频率为50Hz,电压为单相交流220W,电压波动范围为额定值的0.9-1.1倍。
5、潜水深度不超过5m。







产品用途
该系列电泵由于体积小,重量轻,特别适用于广大农村井下抽水、农田排灌、园林浇灌、家庭生活用水。







性能参数

序号
型号规格
流量(m3/h)
扬程 (m)
功率 (kW)
电压 (V)
电流 (A)
转速 (r/min)
外形尺寸 (mm)
配管内径 (mm)
扬程使用范围 (m)
1
QDX1.5-17-0.37(T)
1.5
17
0.37
220
2.87
3000
345×195
25
4-19
2
QDX1.5-25-0.55(T)
1.5
2
0.55
220
4.07
3000
340×220
25
17-26
3
QDX3-18-0.55(T)
3
18
0.55
220
4.07
3000
340×210
32
5-21
4
QDX10-12-0.55(T)
10
12
0.55
220
4.07
3000
340×220
38
7-15
5
QDX1.5-32-0.75(T)
1.5
32
0.75
220
5.24
3000
365×240
25
17-32
6
QDX3-24-0.75(T)
3
24
0.75
220
5.24
3000
365×220
32
14-26
7
QDX8-18-0.75(T)
8
18
0.75
220
5.24
3000
365×220
38
15-19
8
QDX10-16-0.75(T)
10
16
0.75
220
5.24
3000
365×220
51
10-19
9
QDX15-10-0.75(T)
15
10
0.75
220
5.24
3000
385×240
64
3-11
10
QDX6-25-1.1*
6
25
1.1
220
7.02
3000
410×365
61
13-26
11
QX8-18-0.75(T)
8
18
0.75
380
1.99
3000
365×220
38
15-19
12
QX6-25-1.1*
6
25
1.1
380
2.74
3000
410×265
51
13-26
13
QX10-34-2.2*
10
34
2.2
380
5.11
3000
495×295
51
18-36
14
QX10-34-2.2(T)
10
34
2.2
380
5.11
3000
485×280
51
18-36
15
QX12.5-50-4*
12.5
50
4
380
8.8
3000
585×300
51
35-53
16
QX12.5-60-5.5*
12.5
60
5.5
380
11.7
3000
630×300
51
50-61
