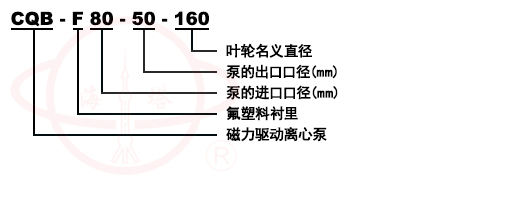

型号意义

产品简介

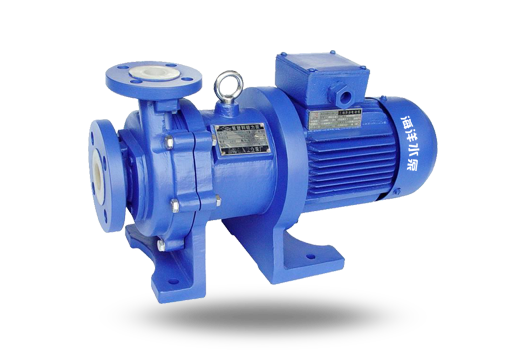

CQB-F氟塑料磁力泵是本单位近几年开发的新产品。并引进国外先进技术,采用聚偏二氟乙稀制造,该材料是耐腐蚀材料,用该材料生产的磁力泵使用范围广,耐腐蚀性能强,机械强度高,不老化、无毒素分解等优点。可广泛用于化工、制药、电镀、石油、环保、稀土分离、冶练、汽车制造中的酸洗等领域。
CQB-F氟塑料磁力泵设计独特,无需机械轴封,不渗漏,液体过流部件选用氟塑料,陶瓷、氟橡胶等材料,泵体外壳用金属材料固定,帮泵体足以承托管道的重量,使用保养及为方便。

产品特点
采用磁力传动原理,无泄漏输送腐蚀性介质。

产品用途
CQB-F氟塑料磁力泵广泛应用于石油、化工、冶金、制药、电镀、环保等行业,可输送强酸、强碱、强氧化性、易燃、易爆、剧毒贵重液体。

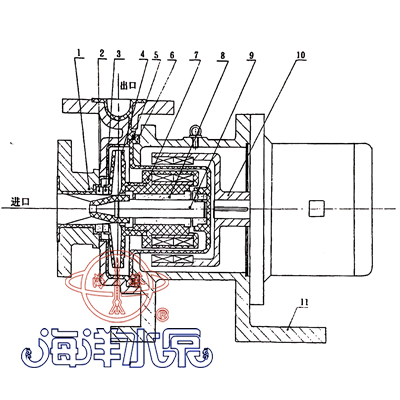

结构示意图

				序号	名称	材料
				1	泵体	铸铁.聚偏二氟乙烯
				2	静环	99.5%氧化铝陶瓷
				3	动环	填充聚四氟乙烯
				4	叶轮	聚偏二氟乙烯
				5	密封垫	氟橡胶
				6	隔离套	聚偏二氟乙烯
				7	内磁钢总成	聚偏二氟乙烯
				8	轴套	碳化硅陶瓷
				9	泵轴	碳化硅陶瓷
				10	外磁钢总成	组合体
				11	联接体	铸铁

性能参数

安装和使用说明
一、CQB-F氟塑料磁力泵应水平安装,不宜竖立,塑料泵不得承受管路重量,对于特殊垂直安装的场合,电机务必朝上。
二、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配底阀
三、泵使用前应进行检查,电机风叶转动要灵活,无卡住及异常声响,各紧固件要紧固。
四、查电机旋转方向是否与磁力泵转向标记一致.
五、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度.
六、泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门.

注意事项
一、因CQB-F氟塑料磁力泵轴承的冷却和润滑是靠被输送的介质,所以禁止空运转,同时避免在工作中途停电后再启动时所造成载时空载运转。
二、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配底阀
三、泵使用中环境应小于40℃、电机温升不得超过75℃。
四、被输送介质及其温度应在泵材允许范围内.工程塑料泵的使用温度＜60℃,金属泵的使用温度小于100℃,输送吸入压力不大于0.2MPa,工作压力1.6MPa、密度不大于1600kg/m3,粒度不大于30×10-6m2/S的不含硬颗料和纤维的液体。
五、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
六、CQB-F氟塑料磁力泵运行500小时后,应拆轴承和端面动环的磨损情况若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时,应更换轴承和轴向动环。

故障和排除方法
