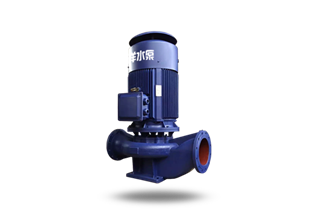

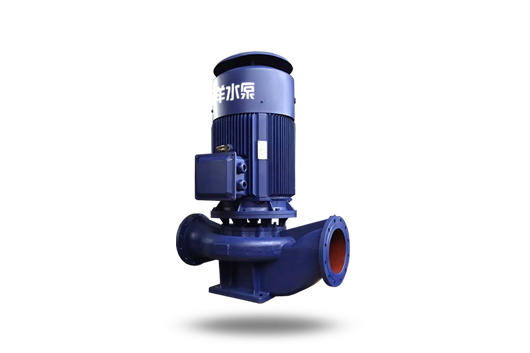

ISGD立式单级低转速管道泵

型号：IRGD,IHGD,ISGD立式单级低转速管道泵

产品时间：2020/5/4 14:49:49

简要描述：

ISGD立式单级低转速管道泵根据IS单级单吸离心泵与管道泵之性能参数,参照ISO2858和的国家管道泵标准JB/T53058-93进行设计制造的高效节能产品。该泵采用力模型优化设计而成。同时根据使用温度、介质等不同在ISG型基础上派生出热水泵、高温泵、化工泵油泵等,是目前国家标准定型推广产品。

相关产品
详细介绍

型号意义
ISG立式单级单吸增压管道清水泵型号意义



产品简介
ISGD立式单级低转速管道泵根据IS单级单吸离心泵与管道泵之性能参数,参照ISO2858和的国家管道泵标准JB/T53058-93进行设计制造的高效节能产品。该泵采用力模型优化设计而成。同时根据使用温度、介质等不同在ISG型基础上派生出热水泵、高温泵、化工泵油泵等,是目前国家标准定型推广产品。



产品特点
1、泵为立式结构,进出口口径相同,且们于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用.
2、叶轮直接安在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平衡振动噪音很低。
3、轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地增长机械密封的使用寿命。
4、安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。



产品用途
1、ISGD立式单级低转速管道泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水,高层建筑增压送水,园林灌溉,消防增压及设备配套,使用温度T：≤80℃。
2、IRGD(GRG)型热水(高温)循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城 市采暖系统循环用泵,IRG使用温度T：≤120℃、GRG使用温度T：≤240℃。
3、IHG立式不锈钢化工泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金 电力、造纸、食品、制药和合成纤维等部门,使用温度T：-20℃-120℃。
4、YG管道油泵,供输送汽油、柴油、煤油等石油产品,使用温度T：-20℃-120℃。



使用条件
1、 吸入压力≤1.0Mpa,或泵系统工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出,以便在制造时泵的过流部件和联接部分采用铸钢材料。
2、 环境温度<40℃,相对湿度<95%。
3、 所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm.
注：如使用介质为带有细小颗粒,请在订货时说明,以便采用耐磨式机械密封。



结构示意图

ISG立式单级单吸增压管道清水泵结构示意图
序号
名称
序号
名称
1
泵体
6
泵盖
2
叶轮
7
机械密封
3
叶轮螺母
8
挡水圈
4
放气阀
9
电机
5
螺塞




性能参数

型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
40-100
40
2.2
3.2
4.2
0.61
0.89
1.17
3.3
3
2.8
48
1400
0.12
2.5
17
40-125
40
2.2
3.2
4.2
0.61
0.89
1.17
5.5
5
4.5
40
1400
0.18
2.5
19
40-125A
40
2.0
2.8
3.7
0.56
0.78
1.03
4.4
4
3.6
39
1400
0.12
2.5
19
40-160
40
2.2
3.2
4.2
0.61
0.89
1.17
8.5
8
7.5
36
1400
0.25
2.5
24
40-160A
40
2.0
2.8
3.7
0.56
0.78
1.03
6.8
6.4
6
35
1400
0.18
2.5
22
40-200
40
2.2
3.2
4.2
0.61
0.89
1.17
13
12.5
12
31
1450
0.55
2.5
38
40-200A
40
2.0
2.8
3.7
0.56
0.78
1.03
10.4
10
9.6
30
1400
0.37
2.5
30
40-250
40
2.2
3.2
4.2
0.61
0.89
1.17
20.5
20
18.5
25
1450
1.1
2.5
52
40-250A
40
2.0
2.8
3.7
0.56
0.78
1.03
16.4
16
15
25
1450
0.75
2.5
47
40-250B
40
1.6
2.3
3.4
0.44
0.64
0.94
13.2
13
12
24
1450
0.55
2.5
46
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
40-100(I)
40
3.8
6.3
7.5
1.06
1.75
2.08
3.4
3
2.8
54
1400
0.12
2.5
17
40-125(I)
40
3.8
6.3
7.5
1.06
1.75
2.08
5.4
5.0
4.6
54
1400
0.25
2.5
29
40-125(I)A
40
3.4
5.6
6.7
0.94
1.56
1.86
4.3
4.0
3.7
52
1400
0.18
2.0
24
40-160(I)
40
3.8
6.3
7.5
1.06
1.75
2.08
8.5
8.0
7.5
47
1450
0.55
2.5
43
40-160(I)A
40
3.0
5.1
6.1
0.83
1.42
1.69
5.6
5.3
4.9
45
1400
0.25
2.5
30
40-200(I)
40
3.8
6.3
7.5
1.06
1.75
2.08
13.1
12.5
12
40
1450
0.75
2.5
45
40-200(I)A
40
3.3
5.5
6.5
0.92
1.53
1.81
10
9.5
9
39
1450
0.55
2.5
44
40-250(I)
40
3.8
6.3
7.5
1.06
1.75
2.08
20.5
20
19.5
32
1450
1.5
2.5
54
40-250(I)A
40
3.4
5.6
6.7
0.94
1.56
1.86
16.4
16
15.6
32
1450
1.1
2.5
49
40-250(I)B
40
3.1
5.1
6.1
0.86
1.42
1.69
13.2
13
12.5
30
1450
0.75
2.5
42
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
50-100
50
3.8
6.3
7.5
1.06
1.75
2.08
3.4
3
2.8
54
1400
0.12
2.5
19
50-125
50
3.8
6.3
7.5
1.06
1.75
2.08
5.4
5.0
4.6
54
1400
0.25
2.5
25
50-125A
50
3.4
5.6
6.7
0.94
1.56
1.86
4.3
4.0
3.7
52
1400
0.18
2.5
19
50-160
50
3.8
6.3
7.5
1.06
1.75
2.08
8.5
8.0
7.5
47
1450
0.55
2.5
42
50-160A
50
3.0
5.1
6.1
0.83
1.42
1.69
5.6
5.3
4.9
45
1400
0.25
2.5
37
50-200
50
3.8
6.3
7.5
1.06
1.75
2.08
13.1
12.5
12
40
1450
0.75
2.5
48
50-200A
50
3.3
5.5
6.5
0.92
1.53
1.81
10
9.5
9
39
1450
0.55
2.5
46
50-250
50
3.8
6.3
7.5
1.06
1.75
2.08
20.5
20
19.5
32
1450
1.5
2.5
58
50-250A
50
3.4
5.6
6.7
0.94
1.56
1.86
16.4
16
15.6
32
1450
1.1
2.5
50
50-250B
50
3.1
5.1
6.1
0.86
1.42
1.69
13.2
13
12.5
30
1450
0.75
2.5
49
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
50-100(I)
50
7.5
12.5
15
2.08
3.47
4.17
3.5
3
2.5
63
1400
0.25
2.5
23
50-125(I)
50
7.5
12.5
15
2.08
3.47
4.17
5.4
5.0
4.7
63
1400
0.37
2.5
34
50-125(I)A
50
6.6
11.0
13.2
1.83
3.06
3.67
4.1
3.8
3.6
60
1400
0.25
2.5
33
50-160(I)
50
7.5
12.5
15
2.08
3.47
4.17
8.8
8
7.2
59
1450
0.55
2.8
46
50-160(I)A
50
6.5
10.8
13.0
1.81
3.0
3.61
6.6
6
5.4
57
1400
0.37
2.8
34
50-200(I)
50
7.5
12.5
15
2.08
3.47
4.17
13.2
12.5
11.8
54
1450
1.1
2.8
52
50-200(I)A
50
6.8
11.3
13.5
1.89
3.14
3.75
10.7
10.1
9.6
53
1450
0.75
2.8
48
50-250(I)
50
7.5
12.5
15
2.08
3.47
4.17
21
20
19.4
45
1450
2.2
2.8
73
50-250(I)A
50
7.0
11.7
14.1
1.94
3.25
3.92
18.4
17.6
17
44
1450
1.5
2.8
65
50-250(I)B
50
6.1
10.2
12.3
1.69
2.83
3.42
14.1
13.4
13.0
43
1450
1.1
2.8
60
50-315(I)
50
7.5
12.5
15
2.08
3.47 4.17
32.3
32
31.7
36
1450
4
2.8
89
50-315(I)A
50
7
11.7
14
1.94
3.25
3.92
28.1
28
27.6
36
1450
3
2.8
84
50-315(I)B
50
6.1
10.2
12.1
1.69
2.81
3.36
21.2
21
20.8
34
1450
3
2.8
82
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
65-100
65
7.5
12.5
15
2.08
3.47
4.17
3.5
3
2.5
63
1400
0.25
2.8
29
65-125
65
7.5
12.5
15
2.08
3.47
4.17
5.4
5.0
4.7
63
1400
0.37
2.8
32
65-125A
65
6.6
11.0
13.2
1.83
3.06
3.67
4.1
3.8
3.6
60
1400
0.25
2.8
27
65-160
65
7.5
12.5
15
2.08
3.47
4.17
8.8
8
7.2
59
1450
0.55
2.8
46
65-160A
65
6.5
10.8
13.0
1.81
3.0
3.61
6.6
6
5.4
57
1400
0.37
2.8
35
65-200
65
7.5
12.5
15
2.08
3.47
3.75
13.2
12.5
11.8
54
1450
1.1
2.8
52
65-200A
65
6.8
11.3
13.5
1.89
3.14
3.75
10.7
10.1
9.6
53
1450
0.75
2.8
48
65-250
65
7.5
12.5
15
2.08
3.47
4.17
21
20
19.4
45
1450
2.2
2.8
76
65-250A
65
7.0
11.7
14.1
1.94
3.25
3.92
18.4
17.6
17
44
1450
1.5
2.8
68
65-250B
65
6.1
10.2
12.3
1.69
2.83
3.42
14.1
13.4
13.0
43
1450
1.1
2.8
63
65-315
65
7.5
12.5
15
2.08
3.47
4.17
32.3
32
31.7
36
1450
4
2.8
89
65-315A
65
7
11.7
14
1.94
3.25
3.92
28.1
28
27.6
36
1450
3
2.8
85
65-315B
65
6.1
10.1
12.1
1.69
2.81
3.36
21.2
21
20.8
34
1450
3
2.8
82
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
65-100(I)
65
15
25
30
4.17
6.94
8.33
3.5
3
2.5
70
1400
0.37
2.8
83
65-125(I)
65
15
25
30
4.17
6.94
8.33
5.6
5
4.5
70
1450
0.75
2.8
49
65-125(I)A
65
13.1
21.8
26.1
3.05
6.05
7.25
4.3
3.8
3.4
65
1450
0.55
2.8
48
65-160(I)
65
15
25
30
4.17
6.94
8.33
9
8
7.2
68
1450
1.1
2.8
54
65-160(I)A
65
13.0
21.6
25.9
3.61
6.0
7.19
6.7
6.0
5.4
65
1450
0.75
2.8
48
65-200(I)
65
15
25
30
4.17
6.94
8.33
13.2
12.5
11.8
64
1450
2.2
2.8
71
65-200(I)A
65
14.0
23.3
27.9
3.89
6.47
7.75
11.5
10.9
10.2
63
1450
1.5
2.8
62
65-250(I)
65
15
25
30
4.17
6.94
8.33
21
20
18.8
59
1450
3
2.8
85
65-250(I)A
65
13.3
22.2
26.6
3.69
6.17
7.39
16.6
15.8
14.8
58
1450
2.2
2.8
80
65-250(I)B
65
11.9
19.8
23.8
3.31
5.5
6.61
13.2
12.6
11.8
57
1450
1.5
2.8
74
65-315(I)
65
15
25
30
4.17
6.94
8.33
32.5
32
31.5
50
1450
5.5
2.8
120
65-315(I)A
65
14
23
28
3.89
6.39
7.78
28.3
27.9
27.4
50
1450
4
2.8
110
65-315(I)B
65
12.1
20.2
24.2
3.36
5.61
6.75
21.3
21
30.6
49
1450
3
2.8
100
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
80-100
80
15
25
30
4.17
6.94
8.33
3.5
3
2.5
70
1400
0.37
2.8
33
80-125
80
15
25
30
4.17
6.94
8.33
5.6
5
4.5
70
1450
0.75
2.8
48
80-125A
80
13.1
21.8
26.1
3.05
6.05
7.25
4.3
3.8
3.4
65
1450
0.55
2.8
45
80-160
80
15
25
30
4.17
6.94
8.33
9
8
7.2
68
1450
1.1
2.8
55
80-160A
80
13.0
21.6
25.9
3.61
6.0
7.19
6.7
6.0
5.4
65
1450
0.75
2.8
51
80-200
80
15
25
30
4.17
6.94
8.33
13.2
12.5
11.8
64
1450
2.2
2.8
72
80-200A
80
14.0
23.3
27.9
3.89
6.47
7.75
11.5
10.9
10.2
63
1450
1.5
2.8
64
80-250
80
15
25
30
4.17
6.94
8.33
21
20
18.8
59
1450
3
2.8
89
80-250A
80
13.3
22.2
26.6
3.69
6.17
7.39
16.6
15.8
14.8
58
1450
2.2
2.8
85
80-250B
80
11.9
19.8
23.8
3.31
5.5
6.61
13.2
12.6
11.8
57
1450
1.5
2.8
78
80-315
80
15
25
30
4.17
6.94
8.33
32.5
32
31.5
50
1450
5.5
2.8
130
80-315A
80
14
23
28
3.89
6.39
7.78
28.3
27.9
27.4
50
1450
4.0
2.8
102
80-315B
80
12.1
20.2
24.3
3.36
5.61
6.75
21.3
21
20.6
49
1450
3
2.8
95
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
80-100(I)
80
30
50
60
8.33
13.89
16.67
3.5
3
2.5
73
1450
0.75
3.0
58
80-125(I)
80
30
50
60
8.33
13.89
16.67
6
5
4
73
1450
1.1
3.0
61
80-125(I)A
80
26.8
44.6
53.5
7.44
12.4
14.9
4.8
4
3.2
63
1450
2.2
3.0
61
80-160(I)
80
30
50
60
8.33
13.89
16.67
9.2
8
6.8
73
1450
2.2
3.0
82
80-160(I)A
80
26.7
44.5
53.4
7.42
12.36
14.83
7.3
6.3
5.4
71
1450
1.5
3.0
74
80-200(I)
80
30
50
60
8.33
13.89
16.67
13.5
12.5
11.8
72
1450
3.0
3.0
97
80-200(I)A
80
26.7
44.6
53.5
7.42
12.36
14.83
10.7
9.9
9.4
71
1450
2.2
3.0
93
80-250(I)
80
30
50
60
8.33
13.89
16.67
21.3
20
19
66
1450
5.5
3.0
134
80-250(I)A
80
28
46.7
56
7.78
12.97
15.56
18.6
17.4
16.6
65
1450
4.0
3.0
106
80-250(I)B
80
24.2
40.4
48.5
6.72
11.22
13.47
13.9
13.1
12.4
63
1450
3.0
3.0
100
80-315(I)
80
30
50
60
8.33
13.89
16.67
34
32
30
61
1450
11.0
3.0
217
80-315(I)A
80
28
46.7
56
7.78
12.97
15.56
29.6
27.9
26.1
61
1450
7.5
3.0
180
80-315(I)B
80
24.3
40.5
48.6
6.72
11.22
13.47
22.3
21
19.1
60
1450
5.5
3.0
166
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
100-100
100
30
50
60
8.33
13.89
16.67
3.5
3
2.5
73
1450
0.75
3.0
62
100-125
100
30
50
60
8.33
13.89
16.67
6
5
4
73
1450
1.1
3.0
70
100-125A
100
26.8
44.6
53.5
7.44
12.4
14.9
4.8
4
3.2
63
1450
1.1
3.0
68
100-160
100
30
50
60
8.33
13.89
16.67
9.2
8
6.8
73
1450
2.2
3.0
87
100-160A
100
26.7
44.5
53.4
7.42
12.36
14.83
7.3
6.3
5.4
71
1450
1.5
3.0
79
100-200
100
30
50
60
8.33
13.89
16.67
13.5
12.5
11.8
72
1450
3.0
3.0
100
100-200A
100
26.7
44.6
53.5
7.42
12.36
14.83
10.7
9.9
9.4
71
1450
2.2
3.0
90
100-250
100
30
50
60
8.33
13.89
16.67
21.3
20
19
66
1450
5.5
3.0
140
100-250A
100
28
46.7
56
7.78
12.97
15.56
18.6
17.6
16.6
65
1450
4.0
3.0
112
100-250B
100
24.2
40.4
48.5
6.72
11.22
13.47
13.9
13.1
12.4
63
1450
3.0
3.0
105
100-315
100
30
50
60
8.33
13.89
16.67
34
32
30
61
1450
11.0
3.0
225
100-315A
100
28
46.7
56
7.78
12.97
15.56
29.6
27.9
26.1
61
1450
7.5
3.0
180
100-315B
100
24.3
40.5
48.6
6.72
11.22
13.47
22.3
21
19.1
60
1450
5.5
3.0
165
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
100-125(I)
100
60
100
120
16.67
27.78
33.33
6.5
5
4
78
1450
2.2
3.0
95
100-125(I)A
100
52.2
87.1
104
14.5
24.2
28.9
4.3
3.8
3.4
76
1450
1.5
3.0
87
100-160(I)
100
60
100
120
16.7
27.78
33.33
10
8
7
78
1450
4.0
3.0
118
100-160(I)A
100
52.2
87.1
104
14.5
24.2
28.9
7.3
6.3
5.4
76
1450
3.0
3.0
113
100-200(I)
100
60
100
120
16.67
27.78
33.33
14.0
12.5
11
75
1450
5.5
3.0
148
100-200(I)A
100
51.7
86.1
103
14.36
23.92
28.61
10.8
9.3
8.2
73
1450
4.0
3.0
123
100-250(I)
100
60
100
120
16.67
22.78
33.33
21.5
20
18.5
74
1450
11.0
3.0
208
100-250(I)A
100
56
93.3
112
15.56
25.92
31.11
18.7
17.4
16.1
73
1450
7.5
3.0
165
100-250(I)B
100
52.2
87
104
14.5
24.17
28.89
16
15
14
72
1450
5.5
3.0
149
100-315(I)
100
60
100
120
16.67
22.78
33.33
33.5
32
30.5
71
1450
15.0
3.0
234
100-315(I)A
100
55.0
91.0
110.0
15.28
25.28
30.56
28
27
25.7
71
1450
11.0
3.0
213
100-315(I)B
100
47
79.0
95
13.06
21.94
26.39
21
20
19
70
1450
7.5
3.0
165
100-400(I)
100
60
100
120
16.67
22.78
33.33
52
50
48.5
65
1450
30.0
3.0
375
100-400(I)A
100
56.4
94
113
15.67
26.11
31.39
46
44
43
65
1450
22.0
3.0
295
100-400(I)B
100
52.3
87
105
14.53
24.17
29.17
39
38
37
64
1450
18.5
3.0
257
100-400(I)C
100
48.6
81
97
13.54
22.56
26.94
34
32.8
32
62
1450
15.0
3.0
239
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
125-125
125
48
80
96
13.3
22.2
26.7
5.5
5
4.3
76
1450
2.2
3.0
148
125-125A
125
43
71.5
66
11.6
19.9
13.9
4.4
4
3.4
75
1450
1.5
3.0
125
125-160
125
48
80
96
13.3
22.2
26.7
9
8
7
74
1450
3.0
3.0
205
125-160A
125
42
69.3
83
11.9
19.3
23
6.8
6
5.3
73
1450
2.2
3.0
165
125-200
125
48
80
96
13.3
23.2
26.7
13.8
12.5
11.5
73
1450
5.5
3.0
249
125-200A
125
45
75
90
12.5
20.8
25
12
11
10
72
1450
4.0
3.0
237
125-250
125
48
80
96
13.3
22.2
26.7
22
20
18.3
72
1450
7.5
2.8
220
125-250A
125
45
75
90
12.5
20.8
25
19
17.5
16
71
1450
7.5
2.8
210
125-250B
125
41.5
69
83
11.5
11.2
23
16.3
15
13.8
70
1450
5.5
2.8
195
125-315
125
48
80
96
13.3
22.2
26.7
33.3
32
29.8
67
1450
15.0
2.5
300
125-315A
125
45
75
90
12.5
20.8
25
29.3
27.5
26
66
1450
11.0
2.5
282
125-315B
125
43
72
96
11.9
20
23.9
26.5
25
23.8
65
1450
11.0
2.5
282
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
150-200
150
96
160
192
26.7
44.4
53.3
13.8
12.5
11.5
77
1450
11
5.5
305
150-200A
150
90
150
180
25
41.7
50
12
11
10
76
1450
7.5
5.5
276
150-250
150
96
160
192
26.7
44.4
53.3
22
20
18.3
75
1450
15
5.0
310
150-250A
150
90
150
180
25
41.7
50
19
17.5
16
74
1450
11
5.5
303
150-250B
150
84
140
168
23.3
39
46.7
16.3
15
13.8
73
1450
7.5
5.5
281
150-315
150
96
160
192
26.7
44.4
53.3
33.3
32
29.8
70
78
73
1450
30
2.5
410
150-315A
150
90
150
180
25
41.7
50
29.3
27.5
26
69
77
77
1450
22
3.5
335
150-315B
150
84
140
168
23.3
39
46.7
25
24
21
76
1450
18.5
3.5
315
150-400
150
96
160
192
26.7
44.4
53.3
53
50
44
68
75
71
1450
45
3.5
490
150-400A
150
90
150
180
25
41.7
50
46.6
44
38.3
67
74
70
1450
37
3.5
454
150-400B
150
84
140
168
23.3
39
46.7
40
38
33
73
1450
30
3.5
435
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
150-200(I)
150
120
200
240
33.3
55.6
66.7
13.8
12.5
11.5
65
76
74
1450
15
4.5
310
150-200(I)A
150
112
187
224
31.1
51.9
62.2
12
11
10
64
75
73
1450
11
4.5
303
150-250(I)
150
140
200
260
38.9
55.6
72.2
22
20
18.3
75
1450
18.5
5.0
340
150-250(I)A
150
131
187
243
36.4
51.9
67.5
19
17.5
16
74
1450
15
5.5
325
150-250(I)B
150
121
173
225
33.5
48.1
62.5
16.3
15
13.8
73
1450
11
5.5
300
150-315(I)
150
140
200
260
38.9
55.6
72.2
33.3
32
29.8
70
78
73
1450
30
2.5
410
150-315(I)A
150
131
187
243
36.4
51.9
67.5
29.3
27.5
26
69
77
77
1450
22
3.5
335
150-315(I)B
150
121
173
225
33.5
48.1
62.5
25
24
21
76
1450
18.5
3.5
315
150-400(I)
150
140
200
260
38.9
55.6
72.2
53
50
44
68
75
71
1450
45
3.5
490
150-400(I)A
150
131
187
243
36.4
51.9
67.5
46.6
44
38.3
67
74
70
1450
37
3.5
454
150-400(I)B
150
121
173
225
33.5
48.1
62.5
40
38
33
73
1450
30
3.5
435
150-500(I)
150
140
200
260
38.9
55.6
72.2
87
80
73
73
1450
90
3.5
1215
150-500(I)A
150
131
187
243
36.4
51.9
67.5
76
70
84
73
1450
75
3.5
1108
150-500(I)B
150
121
173
225
33.5
48.1
62.5
65
60
55
73
1450
55
3.5
920
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
200-200
200
140
200
260
38.9
55.6
72.2
13.8
12.5
10.6
68
78
78
1450
15
3.0
265
200-200A
200
125
179
232.5
34.7
49.7
64.6
11
10
8.5
66
76
76
1450
11
3.0
244
200-250
200
140
200
260
21.8
20
17
21.8
20
17
73
79
77
1450
18.5
3.0
305
200-250A
200
129
184.4
240
18.5
17
14.4
18.5
17
14.4
72
78
76
1450
15
3.0
267
200-250B
200
117
167
217.5
15.2
14
12
15.2
14
12
76
1450
11
3.0
246
200-315
200
140
200
260
33.8
32
28
33.8
32
28
70
78
78
1450
30
3.5
417
200-315A
200
131
189
243
29.5
28
24.5
29.5
28
24.5
69
77
77
1450
22
3.5
342
200-315B
200
121
173
225
25
24
21
25
24
21
76
1450
18.5
3.5
322
200-400
200
140
200
260
53
50
44
53
50
44
68
75
71
1450
45
3.5
498
200-400A
200
131
187
243
46.6
44
38.3
46.6
44
38.3
67
74
70
1450
37
3.5
462
200-400B
200
122
174
226.5
40
38
33
40
38
33
73
1450
30
3.5
443
200-400C
200
112
160
208
34
32
28
34
32
28
71
1450
22
3.5
373
200-500
200
140
200
260
38.9
55.6
72.2
87
80
73
73
1450
90
3.5
1215
200-500A
200
131
187
243
36.4
51.9
67.5
76
70
84
73
1450
75
3.5
1108
200-500B
200
121
173
225
33.5
48.1
62.5
65
60
55
73
1450
55
3.5
920
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
200-200(I)
200
280
400
520
77.8
111.1
144
13.4
12.5
10.5
70
80
79
1450
22
4.0
382
200-200(I)A
200
250
358
465
69.4
90.4
129.2
10.7
10
8.5
68
73
77
1450
18.5
4.0
346
200-250(I)
200
280
400
520
77.8
111.1
144
22.2
20
14
75
80
72
1450
30
4.0
475
200-250(I)A
200
250
358
465
69.4
99.4
129.2
18
16
11.2
73
78
70
1450
22
4.0
405
200-250(I)B
200
226
322
419
62.8
89.4
116.4
14.4
13
7.3
70
75
67
1450
18.5
4.0
387
200-315(I)
200
280
400
520
77.8
111.4
144
36
32
26
73
80
75
1450
55
4.0
675
200-315(I)A
200
262
374
486
72.8
103.9
135
31.5
28
23
72
79
74
1450
45
4.0
560
200-315(I)B
200
242
346
450
67.3
96.1
125
27
24
19.5
78
1450
37
4.0
535
200-400(I)
200
280
400
520
77.8
111.4
144
54.5
50
39
75
81
77
1450
75
4.0
830
200-400(I)A
200
262
374
486
72.8
103.9
135
48
44
34
80
1450
75
4.0
830
200-400(I)B
200
242
346
450
67.2
96.1
125
41.4
38
29.6
78
1450
55
5.0
685
200-400(I)C
200
224
320
416
62.2
88.9
115.6
34.9
32
25
76
1450
45
5.0
580
200-500(I)
200
280
400
520
77.8
111.4
144
87
80
73
73
1450
132
3.5
1300
200-500(I)A
200
262
374
486
72.8
103.9
135
76
70
84
73
1450
110
3.5
1150
200-500(I)B
200
242
346
450
67.2
96.1
125
65
60
55
73
1450
90
3.5
1050
200-500(I)C
200
224
320
416
62.2
88.9
115.6
55
50
46
73
1450
75
3.5
930
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
250-250
250
350
550
650
97.2
152.8
180.5
22
20
16
78
82
81
1450
45
5.0
620
250-250A
250
300
500
600
83.3
139
166.7
18.3
17
14
76
80
80
1450
37
5.0
550
250-235
250
300
500
600
83.3
139
166.7
14
12.5
11
73
78
70
1480
22
4.5
410
250-300
250
300
500
600
83.3
139
166.7
22
20
16
78
1480
37
4.5
550
250-315
250
350
550
650
97.2
152.8
180.5
34
32
28
76
80
79
1450
75
5.5
890
250-315A
250
300
500
600
83.3
139
166.7
29.5
28
24
74
78
77
1450
55
5.5
690
250-315B
250
260
450
520
72.2
125
144.4
25
24
20
70
74
72
1450
45
5.5
620
250-400
250
300
500
600
83.3
139
166.7
54.5
50
39
72
1480
90
4.5
1530
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
300-235
300
480
720
900
133.3
200
250
20
18
15.5
77
81
74
970
55
5.0
1120
300-235A
300
438
607
821
121.7
182.5
228.1
16.5
15
13
75
79
72
970
45
5.0
1030
300-235B
300
400
600
750
111.1
167.0
208.3
14
12.5
11
73
77
70
970
37
5.0
890
300-300
300
480
720
900
133.3
200
250
31
28
25
77
81
77
970
75
5.0
1350
300-300A
300
444
666
833
123.3
185
231.4
26.5
24
21.5
76
80
76
970
75
5.0
1350
300-300B
300
415
623
779
115.3
173.1
261.4
23
21
18.5
79
970
55
5.0
1170
300-380
300
480
720
900
133.3
200
250
48
44
34
84
970
132
5.0
1900
300-380A
300
444
666
833
123.3
185
231.4
41.4
38
30
80
970
110
5.0
1700
300-380B
300
409
614
767
113.6
170.6
213.1
35
32
25
78
970
90
5.0
1530
300-235(I)
300
718
1080
1345
199.4
300
373.6
44.6
40
34.6
82
1450
160
5.5
1680
300-235(I)A
300
642
965
1203
178.3
268.1
334.2
35.7
32
27.7
80
1450
132
5.5
1400
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg



附件安装方法
一、硬性联接

1、直接安装
ISG立式单级单吸增压管道清水泵附件安装方法直接安装
1
进口阀门
2
直管
3
弯管
4
直管
5
进管
6
弯管
7
直管
8
出口阀门

2、联接板安装
ISG立式单级单吸增压管道清水泵附件安装方法联接板安装
1
进口阀门
2
直管
3
弯管
4
直管
5
联接板
6
直管
7
弯管
8
直管
9
出口阀门

二、柔性联接

1、联接板,加隔振器安装
ISG立式单级单吸增压管道清水泵附件安装方法柔性联接
1
进口阀门
2
挠性接头
3
弯管
4
直管
5
联接板
6
隔振器
7
直管
8
弯管
9
挠性接头
10
出口阀门

2、联接板,加隔振器安装
ISG立式单级单吸增压管道清水泵附件安装方法柔性联接
1
进口阀门
2
挠性接头
3
直管
4
联接板
5
隔振器
6
直管
7
出口阀门



易损件(机械密封及轴承)

电机功率
轴     承
机械密封
0.18KW、0.12KW
201
104-12
0.25KW、0.37KW
202
104-14
0.55KW、0.75KW、1.1KW-2
204
109-18
1.1KW-4、 1.5KW、2.2KW-2
205
109-20
2.2KW-4、3KW
206
109-25
4KW
306
109-25
5.5KW、7.5KW-2、7.5KW-4
308
109-25
11KW、15KW、 18.5KW-2、22KW-2
309
109-35
18.5KW-4、22KW-4
311
109-45
30KW、37KW-2
312
109-45
37KW-4、45KW
313
109-45
55KW、75KW-2、90KW-2
314
109-55



管路损耗参考表

管径mm
流量(L/S)
1
2
4
6
8
10
25
3.2
13




38
3.5
14
15



15
20

50
0.8
3.1
13
29




25
30

65
0.8
3.2
7.1
13
20




40
50

75
0.4
1.6
3.3
5.9
9.6
21.6





60
70

100
0.4
0.8
1.3
2.1
6.8
8.6
13
19.




80
90

125
0.2
0.4
0.6
1.3
2.7
4.1
5.9
10.





100
110

150
0.1
0.2
0.5
1.1
1.6
2.3
4.2
6.4
9.4





120
130

175
0.1
0.2
0.5
0.7
1.0
1.9
2.9
4.3
5.8
7.7
9.6




140
160

200

0.1
0.2
0.3
0.5
0.9
1.5
2.1
2.9
3.7
4.7
6.1
7.2
8.5



180
200
250

0.1
0.1
0.2
0.3
0.5
0.7
0.9
1.2
1.5
1.9
2.3
2.8
3.3
3.7
4.9
5.2

300

0.1
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.9
1.1
1.3
1.5
2.0
2.4
3.0

阀及弯管折合直管长度

种类
折合直管直径倍数
备注
全开闸阀
12
未畅开加倍
标准弯管
25

逆止阀
100

底阀
100
部分堵塞加倍

一定管路直么之流量限制

管路直径
流量
流速
mm
L/S
m/s
25
1
2.04
38
2.5
1.69
50
4.17
2.12
65
6.67
2.01
75
10.0
2.26
100
18.4
2.33

管路直径
流量
流速
mm
L/S
m/s
125
30.0
2.44
150
43.0
2.45
175
60.0
2.49
200
83.3
2.69
250
133.3
2.72
300
192.0
2.71



故障原因及排除方法

故障现象
可能产生的原因
排除方法
1、水泵不出水
 a、进出口阀门未打开,进出管路阻塞,流道叶轮阻塞。
 b、电机运行方向不对,电机缺相转速很慢。
 c、吸入管漏气。
 d、泵没灌满液体,泵腔内有空气。
 e、进口供水不足,吸程过高,底阀漏水。
 f、管路阻力过大,泵选型不当。
 a、检查,去除阻塞物
 b、调整电机方向,坚固电机接线
 c、拧紧各密封面,排除空气
 d、打开泵上盖或打开排气阀排尽空气
 e、停机检查、调整(并网自来水管和带吸程使用易出现此现象
 f、减少管路弯道,重新选泵。
2、水泵流量不足
 a、先按1.原因检查。
 b、管道、泵流产叶轮部分阻塞、水垢沉积、阀门开度不足
 c、电压偏低
 d、叶轮磨损
 a、先按1.排除
 b、去除阻塞物重新调整阀门开度。
 c、稳压。
 d、更换叶轮。

3、功率过大
 a、超过额定流量使用。
 b、吸程过高。
 c、泵轴承磨损。
 a、调节流量关小出口阀门。
 b、降低
 c、更换叶轮

4、杂音振动
 a、管路支撑不稳。
 b、液体混有气体。
 c、产生汽蚀。
 d、轴承损坏。
 e、 电机超载发热运行。
 a、稳固管路
 b、提高吸入压力、排气
 c、降低真空度
 d、更换轴承
 e、搞整按5。
5、电机发热
 a、流量过大、超载运行。
 b、碰擦。
 c、电机轴承损坏。
 d、电压不足。
 a、关小出口阀。
 b、检查排除。
 c、更换轴承。
 d、稳压。
6、水泵漏水
 a、机械密封磨损。
 b、水泵体有砂孔或破裂。
 c、密封面不平整。
 d、安装螺栓松懈。
 a、更换。
 b、焊补或更换。
 c、修整。
 d、坚固。




上一篇： ISG立式单级单吸管道泵

下一篇： ISGB立式便拆式管道泵

在线客服 联系方式 二维码

咨询在线客服-小赖

咨询在线客服-小郑

咨询在线客服-小方

服务热线

0577-67951221

扫一扫，关注我们
