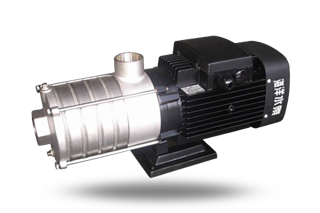

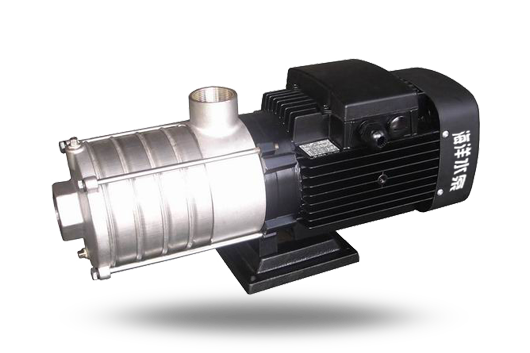

CHDF不锈钢节段式卧式多级泵

型号:CHDF不锈钢节段式卧式多级泵

产品时间:2020/5/4 10:39:53

简要描述:

CHDF不锈钢节段式卧式多级泵配卧式加长轴电机,轴向吸入,径向排出。泵的过流部件均为优质不锈钢板冲压焊接而成,使得泵亦可适用于轻度腐蚀性的介质。产品采用优良的水力模型和先进的制造工艺,具有适用范围广,高效节能,质量可靠等特点。

相关产品
详细介绍

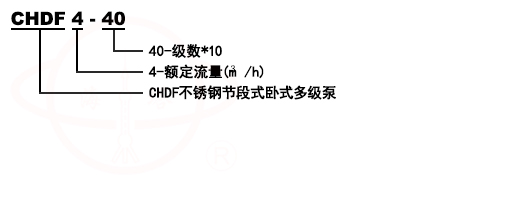

型号意义
CHDF不锈钢节段式卧式多级泵型号意义





产品简介
CHDF不锈钢节段式卧式多级泵配卧式加长轴电机,轴向吸入,径向排出。泵的过流部件均为优质不锈钢板冲压焊接而成,使得泵亦可适用于轻度腐蚀性的介质。产品采用优良的水力模型和先进的制造工艺,具有适用范围广,高效节能,质量可靠等特点。







应用范围
CHDF不锈钢节段式卧式多级泵适用于工业及生活用水。
●空调系统
●施肥、计量系统
●冷却系统
●环境应用
●工业清洗
●供水或增压系统
●水处理(水的净化)
●生活用水
●水产养殖
●(其他)许多专门特定用途







运行条件
●液体温度:常温型:-15℃~+70℃     热水型:+70 ℃~+110℃
●环境温度:+40℃
●运作压力:10巴
●大进口压力受运作压力限制。
●输送介质
●稀薄、清洁、不含固体颗粒或纤维的非易燃易爆液体。
●泵可以输送诸如矿泉水、软化水、纯水、清油和其他轻化工介质。
●当输送液体的密度或粘度大于水,如需要,必须配用大功率电机。
●泵是否适用于某一特定液体由多种因素决定,其中氯含量、PH值、温度和溶剂、油的含量等。

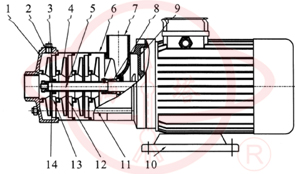

结构示意图

CHDF不锈钢节段式卧式多级泵
序号
名称
材料
AISI/ASTM
序号
名称
材料
AISI/ASTM
1
进水体
不锈钢
AISI304
8
机械密封
2
堵头
不锈钢
AISI304
9
电机端盖
铝合金
3
轴承
碳化钨
10
底座
铸铁
ASTM258
4
叶轮
不锈钢
AISI304
11
拉杆
不锈钢
AISI304
5
不锈钢
AISI304
12
导叶
不锈钢
AISI304
6
出水导叶
不锈钢
AISI304
13
支撑导叶
不锈钢
AISI304
7
出水体
不锈钢
AISI304
14
叶轮隔套
不锈钢
AISI304







性能参数

型号
电机N(KW)
流量Q(m3/h)
0.5
1.0
1.5
2.0
2.5
3.0
3.5
CHDF2-20
0.37
扬程 H (m)
19
18
16
14
13
11
9
CHDF2-30
0.55
扬程 H (m)
28
27
24
21
20
17
14
CHDF2-40
0.55
扬程 H (m)
36
34
32
28
26
23
17
CHDF2-50
0.55
扬程 H (m)
46
43
40
35
33
28
22
CHDF2-60
0.75
扬程 H (m)
54
50
48
42
38
33
25



型号
电机N(KW)
流量Q(m3/h)
1
2
3
4
5
6
7
CHDF4-20
0.55
扬程 H (m)
19
18
16
15
13
10
7
CHDF4-30
0.55
扬程 H (m)
28
27
24
22
19
15
10
CHDF4-40
0.75
扬程 H (m)
38
36
32
30
26
20
14
CHDF4-50
1.1
扬程 H (m)
46
44
41
38
32
26
20
CHDF4-60
1.1
扬程 H (m)
55
53
50
45
37
31
26



型号
电机N(KW)
流量Q(m3/h)
5
6
7
8
9
10
11
CHDF8-10
0.75
扬程 H (m)
9.5
9.3
9
8.5
7.5
6.5
5.5
CHDF8-20
0.75
扬程 H (m)
19
18.5
18
17
15
13
11
CHDF8-30
1.1
扬程 H (m)
29
28
27
25.5
22.5
20
17.5
CHDF8-40
1.5
扬程 H (m)
39
38
36
34
30
26.5
22.5
CHDF8-50
2.2
扬程 H (m)
49
47
45
42.5
38
33.5
28



型号
电机N(KW)
流量Q(m3/h)
10
12
14
16
18
20
22
CHDF16-10
1.1
扬程 H (m)
12
11.5
10.5
10
9
7.5
6.5
CHDF16-20
2.2
扬程 H (m)
24
23
22
21
19
17
14.5
CHDF16-30
3
扬程 H (m)
37
36
34
32
30
27
23
CHDF16-40
4
扬程 H (m)
50.5
49
46
43
40.5
36
31.5

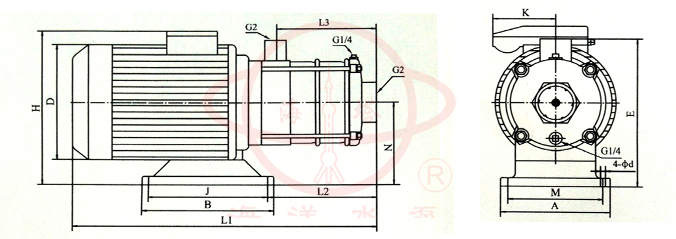

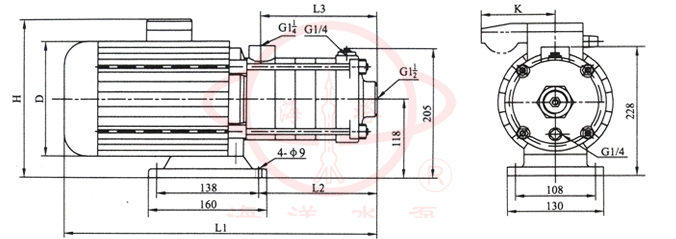

安装尺寸

CHDF不锈钢节段式卧式多级泵
型号
电机
L1(mm)
L2(mm)
L3(mm)
D(mm)
H(mm)
K(mm)
重量(kg)
CHDF2-20
单相
305
87
84
145
215/230
/96
15
CHDF2-30
单相
323
105
102
145
215/230
/96
15
CHDF2-40
单相
341
123
120
145
215/230
/96
15
CHDF2-50
单相
359
141
138
145
215/230
/96
15
CHDF2-60
单相
422
159
156
170
225/245
/100
17

CHDF不锈钢节段式卧式多级泵
型号
电机
L1(mm)
L2(mm)
L3(mm)
D(mm)
H(mm)
K(mm)
重量(kg)
CHDF4-20
单相
329
105
102
145
215/230
/96
15
CHDF4-30
单相
356
132
129
145
215/230
/96
15
CHDF4-40
单相
416
162
156
170
225/245
/100
17
CHDF4-50
单相
455
188
183
170
225/245
/100
17
CHDF4-60
单相
482
213
210
170
225/245
/100
17

CHDF不锈钢节段式卧式多级泵
型号
电机
L1(mm)
L2(mm)
L3(mm)
D(mm)
H(mm)
K(mm)
重量(kg)
CHDF8-10
单相
395
126
108
170
230/252
/100
20
CHDF8-20
单相
395
126
108
170
230/252
/100
20
CHDF8-30
单相
425
156
138
170
230/252
/100
25
CHDF8-40
单相
490
186
168
180
240/260
/100
28
CHDF8-50
单相
520
216
198
180
240/260
/100
30

CHDF不锈钢节段式卧式多级泵
型号
电机
L1
L2
L3
H
D
E
N
A
M
B
j
d
k
重量(kg)
CHDF16-10
单相
423
151
126
230/265
180
227
117
130
108
160
138
9
/100
17.5
CHDF16-20
单相
455
151
126
240/270
180
228
118
130
108
160
138
9
/100
27
CHDF16-30
单相
561
196
171
270/
195
240
130
130
108
160
138
9
33
CHDF16-40
单相
621
339
216
270/
220
230
120
230
109
190
140
12
41
