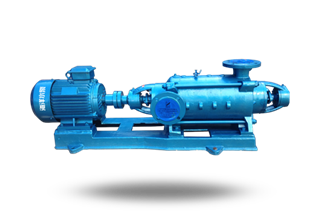

D型卧式清水单吸离心多级泵

型号:D型卧式清水单吸离心多级泵

产品时间:2020/4/22 9:32:26

简要描述:

D型卧式清水单吸离心多级泵具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。D型卧式清水单吸离心多级泵全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

相关产品
详细介绍

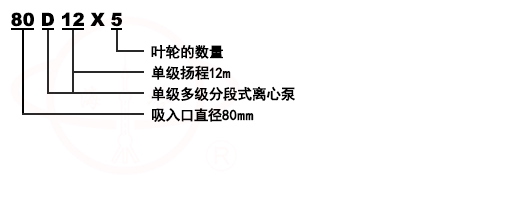

型号意义

D型卧式清水单吸离心多级泵型号意义







产品简介
D型卧式清水单吸离心多级泵具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。
供输送清水或物理化学性质类似于水的其它液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。
产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。
D型卧式清水单吸离心多级泵全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。







产品特点
D型卧式清水单吸离心多级泵系卧式单吸多级分段式离心泵,采用了国家推荐使用的高效节能产品的水力模型,具有效率高、性能范围广、运转安全平稳、噪音低、寿命长、安装维修方便等优点。
产品可供输送不含固体颗粒(磨料)、不含悬浮物的清水或物理化学性质类似于清水的其它液体之用。也可通过改变泵的材质(或泵过流部件的材质)、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨料的介质等。 泵进口允许压力小于0.6MPa。
1、水力模型先进,效率高,性能范围广。
2、泵运行平稳,噪音低。
3、轴封采用软填料密封或机械密封,密封安全可靠、结构简单,维修方便快捷。
4、轴为全封结构,确保了不与介质接触,不锈蚀,使用寿命长。







产品用途
D型卧式清水单吸离心多级泵主要用于工业和城市给排水、高层建筑增压供水,园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等,尤其适用于小型锅炉给水。







结构说明
D型卧式清水单吸离心多级泵为多级分段式,其吸入口位于进水段上,成水平方向,吐出口在水段上垂直向上,其扬程可根据使用需要而增减水泵级数。水泵装配良好与否,对性能影响关系很大,尤其是各个叶轮的口出与导翼的进出中心,其中稍有偏差即将使水泵的流量减少,扬程降低效率差,故在检修装配时务必注意。
D型卧式清水单吸离心多级泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成,共同形成泵的工作室。
叶轮为优质铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必然存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。
轴为优质炭素钢制成,中间装有叶轮,用键、轴套及轴套螺母固定在轴上。轴的一端装联轴器部件,与电机直接连接。
密封环为铸铁制成,防止水泵高压水漏回进水部分,分别固定在进水段与中段之上,为易损件,磨损后可用备件更换。
平衡环为铸铁制成,固定在出水段上,它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。
轴套为铸铁制成,位于填料室处,作固定叶轮和保护泵轴入用,为易损件,磨损后可用备件更换。
轴承是单列向心球轴承,采用钙基润滑脂润滑。
填料起密封作用,防止空气进入和大量液体漏出,填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。填料的松紧程度必须适当,不可太紧亦不可太松,以液体能一滴一滴的渗出为准。如果填料太紧,轴套容易发热,同时耗费功率。填料太松,由于液体流失要降低水泵的效率。

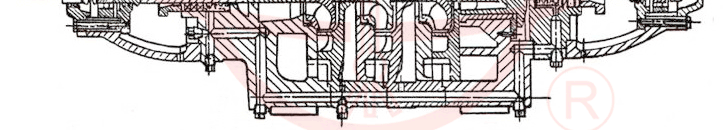

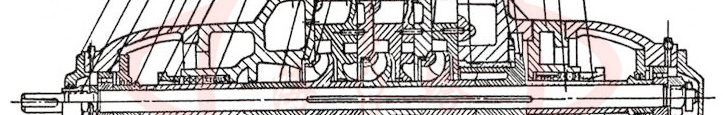

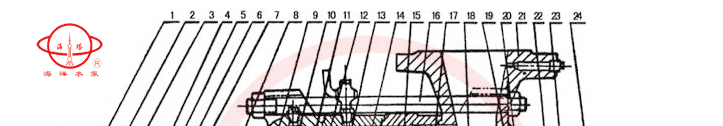

结构示意图

D型卧式清水单吸离心多级泵结构示意图
D型卧式清水单吸离心多级泵结构示意图
D型卧式清水单吸离心多级泵结构示意图
1
轴承盖
2
螺母
3
轴承
4
档水套
5
轴承架
6
轴套甲
7
填料压盖
8
填料环
9
进水段
10
中间套
11
密封环
12
叶轮
13
中段
14
导叶档板
15
导翼套
16
拉紧螺栓
17
出水段导翼
18
平衡环
19
平衡环
20
平衡盘
21
出水段
22
尾盖
23
24
轴套乙







性能参数

型号
级数
流量(Q)
扬程(m)
转速(r/min)
功率
气蚀余量
效率л(%)
m3/h
L/s
轴功率
电机功率
50D8×2
2
18
5
19
2950
1.5
2.2
2.3
62
50D8×3
3
18
5
28.5
2950
2.25
3
2.3
62
50D8×4
4
18
5
38
2950
3
4
2.3
62
50D8×5
5
18
5
47.5
2950
3.75
5.5
2.3
62
50D8×6
6
18
5
57
2950
4.5
5.5
2.3
62
50D8×7
7
18
5
66.5
2950
5.25
7.5
2.3
62
50D8×8
8
18
5
76
2950
6
7.5
2.3
62
50D8×9
9
18
5
85.5
2950
6.75
7.5
2.3
62
50D8×10
10
18
5
95
2950
7.5
11
2.3
62
50D8×11
11
18
5
104.5
2950
8.25
11
2.3
62
50D8×12
12
18
5
114
2950
9
11
2.3
62
型号
级数
流量(Q)
扬程(m)
转速(r/min)
功率
气蚀余量
效率л(%)
m3/h
L/s
轴功率
电机功率
80D12×2
2
32.4
9
22.7
2950
2.68
3
2.8
75
80D12×3
3
32.4
9
34.05
2950
4.02
5.5
2.8
75
80D12×4
4
32.4
9
45.4
2950
5.36
7.5
2.8
75
80D12×5
5
32.4
9
56.75
2950
6.7
7.5
2.8
75
80D12×6
6
32.4
9
68.1
2950
8.04
11
2.8
75
80D12×7
7
32.4
9
79.45
2950
9.38
11
2.8
75
80D12×8
8
32.4
9
90.8
2950
10.72
15
2.8
75
80D12×9
9
32.4
9
102.15
2950
11.06
15
2.8
75
80D12×10
10
32.4
9
113.5
2950
13.4
15
2.8
75
80D12×11
11
32.4
9
124.85
2950
14.74
18.5
2.8
75
80D12×12
12
32.4
9
136.2
2950
16.08
18.5
2.8
75
型号
级数
流量(Q)
扬程(m)
转速(r/min)
功率
气蚀余量
效率л(%)
m3/h
L/s
轴功率
电机功率
100D16×2
2
54
15
35.2
2950
7.2
11
3.3
71.5
100D16×3
3
54
15
52.8
2950
10.8
15
3.3
71.5
100D16×4
4
54
15
70.4
2950
14.4
18.5
3.3
71.5
100D16×5
5
54
15
88
2950
18
22
3.3
71.5
100D16×6
6
54
15
105.6
2950
21.6
30
3.3
71.5
100D16×7
7
54
15
123.2
2950
25.2
30
3.3
71.5
100D16×8
8
54
15
140.8
2950
28.8
37
3.3
71.5
100D16×9
9
54
15
158.4
2950
32.4
37
3.3
71.5
100D16×10
10
54
15
176
2950
36
45
3.3
71.5
100D16×11
11
54
15
198.6
2950
39.6
55
3.3
71.5
100D16×12
12
54
15
211.2
2950
43.2
55
3.3
71.5
型号
级数
流量(Q)
扬程(m)
转速(r/min)
功率
气蚀余量
效率л(%)
m3/h
L/s
轴功率
电机功率
125D25×2
2
108
30
40
2950
15.6
18.5
4
76
125D25×3
3
108
30
60
2950
23.4
30
4
76
125D25×4
4
108
30
80
2950
31.2
37
4
76
125D25×5
5
108
30
100
2950
39
45
4
76
125D25×6
6
108
30
120
2950
46.8
55
4
76
125D25×7
7
108
30
140
2950
54.6
75
4
76
125D25×8
8
108
30
160
2950
62.4
75
4
76
125D25×9
9
108
30
180
2950
70.3
90
4
76
125D25×10
10
108
30
200
2950
78
90
4
76
型号
级数
流量(Q)
扬程(m)
转速(r/min)
功率
气蚀余量
效率л(%)
m3/h
L/s
轴功率
电机功率
150D30×2
2
162
45
54.6
2950
31.46
37
4.1
76.6
150D30×3
3
162
45
81.9
2950
47.19
55
4.1
76.6
150D30×4
4
162
45
109.2
2950
62.92
75
4.1
76.6
150D30×5
5
162
45
136.5
2950
78.65
90
4.1
76.6
150D30×6
6
162
45
163.8
2950
94.38
110
4.1
76.6
150D30×7
7
162
45
191.1
2950
110.11
132
4.1
76.6
150D30×8
8
162
45
218.4
2950
125.84
160
4.1
76.6
150D30×9
9
162
45
245.7
2950
141.57
160
4.1
76.6

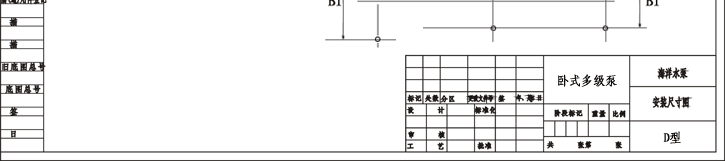

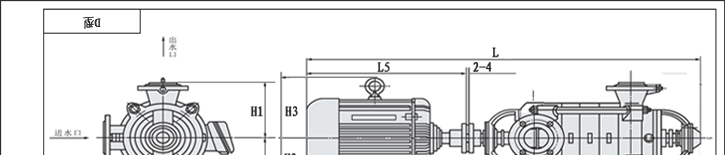

安装尺寸

D型卧式清水单吸离心多级泵安装尺寸
D型卧式清水单吸离心多级泵安装尺寸
D型卧式清水单吸离心多级泵安装尺寸
型号
级数
L
L1
L2
L3
L4
L5
B
B1
H
H1
H2
H3
H4
n-φd
50D8×2
2
960
65
490
730
135
345
355
290
230
160
90
100
25
4-φ20
50D8×3
3
1163
113
550
815
145
390
360
300
240
160
100
145
25
4-φ20
50D8×4
4
1141
136
580
890
180
410
360
340
242
160
112
153
25
4-φ20
50D8×5
5
1274
226
710
1120
270
485
370
370
242
160
132
183
25
4-φ20
50D8×6
6
1332
226
710
1120
270
485
370
370
242
160
132
183
25
4-φ20
50D8×7
7
1390
226
710
1120
270
485
370
370
242
160
132
183
25
4-φ20
50D8×8
8
1448
310
770
1230
300
485
370
370
242
160
132
183
25
4-φ20
50D8×9
9
1508
310
770
1230
300
485
370
370
242
160
132
183
25
4-φ20
50D8×10
10
1689
362
949
1515
420
610
370
405
255
160
160
225
25
4-φ20
50D8×11
11
1747
362
940
1515
420
610
370
405
255
160
160
225
25
4-φ20
50D8×12
12
1805
362
940
1515
420
610
370
405
255
160
160
225
25
4-φ20
型号
级数
L
L1
L2
L3
L4
L5
B
B1
H
H1
H2
H3
H4
n-φd
80D12×2
2
1139
121
610
860
130
390
410
300
245
210
100
145
25
4-φ20
80D12×3
3
1304
232
770
1130
235
485
410
365
247
210
132
183
25
4-φ20
80D12×4
4
1374
232
770
1130
235
485
410
365
247
210
132
183
25
4-φ20
80D12×5
5
1444
232
770
1130
235
485
410
365
247
210
132
183
25
4-φ20
80D12×6
6
1639
273
990
1385
230
610
410
410
260
210
160
225
25
4-φ20
80D12×7
7
1709
273
990
3185
230
610
410
410
260
210
160
225
25
4-φ20
80D12×8
8
1779
403
1020
1600
415
610
410
410
260
210
160
225
25
4-φ20
80D12×9
9
1849
403
1020
1600
415
610
410
410
260
210
160
225
25
4-φ20
80D12×10
10
1919
403
1020
1600
415
610
410
410
260
210
160
225
25
4-φ20
80D12×11
11
2034
471
1110
1775
480
655
410
410
260
210
160
225
25
4-φ20
80D12×12
2104
471
1110
1775
480
655
410
410
260
210
160
225
25
4-φ20
型号
级数
L
L1
L2
L3
L4
L5
B
B1
H
H1
H2
H3
H4
n-φd
100D16×2
2
1395
131
785
1175
225
615
450
450
280
220
160
225
30
4-φ20
100D16×3
3
1475
131
785
1175
225
615
450
450
280
220
160
225
30
4-φ20
100D16×4
4
1600
191
865
1300
245
660
450
450
280
220
160
225
30
4-φ20
100D16×5
5
1705
231
910
1380
285
695
450
450
300
220
180
250
30
4-φ20
100D16×6
6
1890
292
1015
1620
385
790
485
485
310
220
200
275
35
4-φ20
100D16×7
7
1970
292
1015
1620
385
790
485
485
310
220
200
275
35
4-φ20
100D16×8
8
2050
372
1095
1780
465
790
485
485
310
220
200
275
35
4-φ20
100D16×9
9
2130
372
1095
1780
465
790
485
485
310
220
200
275
35
4-φ20
100D16×10
10
2250
433
1175
1885
485
830
450
515
335
220
225
305
35
4-φ20
100D16×11
11
2445
491
1325
2150
590
945
455
580
360
220
250
325
35
4-φ20
100D16×12
12
2525
491
1325
2150
590
945
455
580
360
220
250
325
35
4-φ20
型号
级数
L
L1
L2
L3
L4
L5
B
B1
H
H1
H2
H3
H4
n-φd
125D25×2
2
1619
151
855
1230
185
660
530
420
330
270
160
225
40
4-φ24
125D25×3
3
1849
225.5
980
1510
310
790
530
485
330
270
200
275
40
4-φ24
125D25×4
4
1949
225.5
980
1510
310
790
530
485
330
270
200
275
40
4-φ24
125D25×5
5
2089
300
1075
1635
335
830
540
540
345
270
225
305
40
4-φ24
125D25×6
6
2304
351.5
1190
1835
385
945
540
590
370
270
250
325
40
4-φ24
125D25×7
7
2486
627
1510
2115
310
1018
540
640
400
270
280
360
40
4-φ24
125D25×8
8
2586
627
1510
2115
310
1018
540
640
400
270
280
360
40
4-φ24
125D25×9
9
2736
779
1680
2370
360
1068
540
640
400
270
280
360
40
4-φ24
125D25×10
10
2836
779
1680
2370
360
1068
540
640
400
270
280
360
40
4-φ24
型号
级数
L
L1
L2
L3
L4
L5
B
B1
H
H1
H2
H3
H4
n-φd
150D30×2
2
1859
193
975
1410
205
793
600
500
380
320
200
275
45
4-φ24
150D30×3
3
2129
249
1120
1650
265
948
600
600
380
320
250
325
45
4-φ24
150D30×4
4
2314
306
1210
1835
325
1018
600
650
390
320
280
360
45
4-φ24
150D30×5
5
2479
365
1290
2000
380
1068
600
650
400
320
280
360
45
4-φ24
150D30×6
6
/
/
/
/
/
/
/
/
/
/
/
/
/
/
150D30×7
7
/
/
/
/
/
/
/
/
/
/
/
/
/
/
150D30×8
8
/
/
/
/
/
/
/
/
/
/
/
/
/
/
150D30×9
9
/
/
/
/
/
/
/
/
/
/
/
/
/
/






吸入吐出法兰

D型卧式清水单吸离心多级泵吸入吐出法兰
尺寸
吸入法兰
吐出法兰
型号
Dg
Do
D
n-do
Dg
Do
D
n-do
50D8
75
150
185
4-φ18
50
125
160
4-φ18
80D12
80
150
185
4-φ18
80
160
195
4-φ18
100D16
100
170
205
4-φ18
100
180
215
8-φ18
125D25
125
200
235
8-φ18
125
210
245
8-φ18
150D30
150
225
260
8-φ18
150
240
280
8-φ18







简单计算说明
泵的扬程 H计算:
GC型卧式锅炉给水多级清水泵的扬程计算
公式中:
P1:泵进口压力(Mpa)
P2:泵出口压力(Mpa)
Z1:进口压力表到泵轴中心的垂直距离。(m)
Z2:出口压力表到泵轴中心的垂直距离。(m)
V1:进口压力测点处的流速。(m/s)
V2:出口压力测点处的流速。(m/s)
ρ:液体的密度(Kg/m3)
g:重力加速度(9.8m/s)

泵的安装高度Hg计算:(安装高度指泵轴中心水平面到进口液面的垂直距离)

Hg≤P0-[NPSH]-P'-△h-0.5(m)

公式中:
P0:大气压力(或进口液面的绝对压力)   (m水柱)
[NPSH]:泵的汽蚀余量。   (m)
P':输送液体的汽化压力。   (m水柱)
△h:进口管路的水力损失。   (m)
注:Hg的计算值为正值时表示泵轴中心在进口液面之上;计算值为负值时表示泵处于倒灌状态。

泵的流量(Q)、扬程(H)、轴功率(N)的数值与泵实际转速有关。
按下面公式计算:
GC型卧式锅炉给水多级清水泵按下面公式计算







安装、起动和运转
(一)安装:
1、安装前的准备工作。
(1)检查水泵和电机。
(2)准备工具及起重机械。
(3)检查机器的基础。
2、安装顺序:
(1)整套水泵运到现场,附带底座者已装好电动机披平底座时可不必卸下水泵和电机
(2)将底座放在地基上,在地脚螺钉附近垫楔形垫铁,将底座垫高约20-40毫米,准备找平后填充水螺浆之用。
(3)用水平仪检查底座的水平度,找平后扳紧地脚螺母用水泥浆填充底座。
(4)经3~4天水泥干固后,再检查一下水平度。
(5)将底座的支持平面、水泵脚、电机脚的平面上的污物洗清除净,并把水泵和电机放到底座上。
(6)调整泵轴水平,找平后适当上紧螺母,以防走动,待调节完毕后再安装电机,在不合水平处垫以铁板,泵和联轴器之间留有一定间隙。
(7)把平尺放在联轴器上,检查水泵轴心线与电机轴心线是否重合,若不重合,在电机或泵的脚下垫以薄片,使两个联轴器外国与平尺相平,然后取出垫的几片薄铁片,用经过刨制的整块铁板来代替铁片,并重新检查安装情况。
为了检查安装的精度,在几个相反位置上用塞尺,测量两联轴器平面的间隙,联轴器平面一周上最大和最小间隙差数不得超过0.3毫米,两端中心线上下或左右的差数不得超过0.1毫米。
(二)起动和停止:
(1)将轴上及其它涂油件上所涂的油涂净。
(2)用汽油清洗轴承和油室,用棉纱擦净。
(3)在轴承体内加入钙基黄油。
(4)试验成功,检查电机转向是否正确,严防水泵发转而使螺母松开,然后开动电机。
(5)往泵内注水或空泵引水。
(6)关闭吐出管上的阀及压力计旋塞。
(7)上述过程完毕后,启动电机,打开压力计旋塞。
(8)当水泵以正常转数运转时,压力计显示适当压力,然后打开真空表旋塞并逐渐打开排水管路上的闸阀直到需要的压力为止。
(9)当停止水泵时,要慢慢地关闭排水管路上的闸阀,关闭真空表旋塞,并停止电机,然后关闭压力表旋塞。
(10)长期停止使用水泵时,水泵应拆卸开,将泵零件的水擦开,并在滑动面上涂以防锈油妥善保存。
(三)运转:
(1)注意水泵轴承温度,不得超过外界温度35℃,其极限温度不很大于75℃。
(2)填料室内正常漏水程度,为每分钟不大于15毫升,应随时调整填料压盖压紧程度。
(3)定期检查联轴器,注意电机轴承温升。
(4)运转过程中,如发生噪音或异常的声音时,应立即停车检查其原因。







常见故障原因及解决方法

故 障
原 因
解决办法
1.水泵不吸水、压力表及真空表的指针剧烈跳动
注入水泵的水不够,不管与仪表漏气。
再往水泵内注水,拧紧堵塞漏气处。
2.水泵不吸水,真空表表示高度真空
底阀没有打开或已经堵塞。
吸水管阻力太大。吸水高度太高。
校正或更改底阀情况,或更改吸入管。
降低吸水高度。
3.压力表有压力,然水泵仍不出水。
出水管阻力太大,旋转方向不对。
叶轮堵塞。水泵转数不够。
检查或缩短水管及检查电机.取下水管接头。
清洗叶轮。增加水泵轴转数。
4.流量低于设计要求
水泵堵塞。
密封环磨损过多,转数不足.
清洗水泵及管子,更换密封环。
增加水泵轴的转数。
5.水泵消耗的功率过大
填料压盖太紧,填料函发热。
叶轮磨损。水泵供水量增加。
放松填料压盖。
更换叶轮,增加出水管阻力来降低流量。
6.水泵内部声音反常、水泵不水
流量太大,吸水管内阻力过大。
在吸水处有空气渗入。
所吸送液体温度过高。
增加出水管内阻力以减少流量。
检查泵吸水管。
检查底阀,减少吸水高度,堵塞漏气处,降低吸水度。
7.水泵震动。
泵轴与机电不在同一中心线上,或泵轴歪斜,
把水泵和电机的轴中心对准。
8.轴承过热
没有油。
水泵与电机轴不在同一中心线上。
加油.把轴中心线对准,检查或清洗轴承体。




在线客服 联系方式 二维码

服务热线

0577-67951221

扫一扫,关注我们
