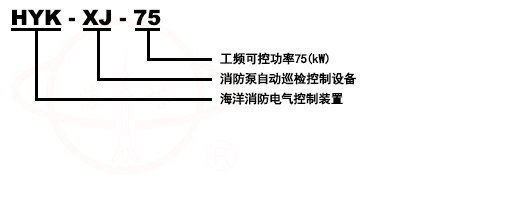

型号意义
前言
HYB-XJ-*系列消防电气控制装置(消防泵自动巡检控制设备)是经过国家3CF认证通过，依据GB 16806-2006《消防联动控制系统》、CNCA-C18-01：2014《强制性产品认证实施规则 火灾报警产品》、CCCF-HZBJ-01《强制性产品认证实施细则 火灾报警产品 火灾探测报警产品》检验，经检验，所有HYK-XF-*消防电气控制装置系列产品检验项目符合GB 16806-2006《消防联动控制系统》要求，为合格产品！

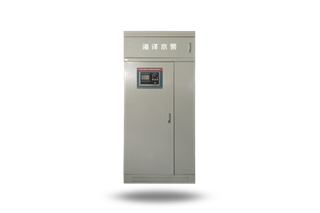

产品特性描述
外形尺寸：1600*800*400-2200*1000*500；
断路器额定电流：63A-400A；
外壳材质：金属；
输出电压：380V；
显示器件：指示灯、液晶显示器；
具有手动和自动控制方式；
具有故障报警功能。
技术参数
序号 |
型号
|
控制方式 |
启动方式 |
低频可控 |
工频可控
|
柜体尺寸 |
认证
|
1 |
HYB-XJ-22 |
一控六 |
星三角 |
37KW |
22KW |
1600*800*400 |
国家3CF认证 |
2 |
HYB-XJ-30/6 |
一控六 |
星三角 |
45KW |
30KW |
1600*800*400 |
国家3CF认证 |
3 |
HYB-XJ-30/4 |
一控四 |
星三角 |
45KW |
30KW |
1600*800*400 |
国家3CF认证 |
4 |
HYB-XJ-37 |
一控六 |
星三角 |
55KW |
37KW |
1800*800*500 |
国家3CF认证 |
5 |
HYB-XJ-45 |
一控六 |
星三角 |
75KW |
45KW |
1800*800*500 |
国家3CF认证 |
6 |
HYB-XJ-45/4 |
一控四 |
星三角 |
75KW |
45KW |
1800*800*500 |
国家3CF认证 |
7 |
HYB-XJ-55 |
一控六 |
星三角 |
90KW |
55KW |
2000*800*500 |
国家3CF认证 |
8 |
HYB-XJ-75 |
一控六 |
软启动 |
110KW |
75KW |
2200*1000*500 |
国家3CF认证 |
9 |
HYB-XJ-75/4 |
一控四 |
软启动 |
110KW |
75KW |
2200*1000*500 |
国家3CF认证 |
10 |
HYB-XJ-110 |
一控四 |
软启动 |
160KW |
110KW |
2200*1000*500 |
国家3CF认证 |
故障原因及排除方法
故障原因 |
故障现象 |
原因分析 |
处理方法 |
不能正常工作 |
不能开启电机 |
1、三相电源进线没电或缺相 2、控制电路熔断器熔断 3、控制电路接触器损坏 |
1、检查三相进线 2、检查熔断器 3、更换接触器 |
漏水 |
漏水灯亮 |
1、泵体泄漏 2、BD控制线路板元件损坏 3、控制电路电源变压器损坏 |
1、修泵 2、仔细检查线路板 3、检查电源变压器变压器初级380V次级12V |
过载 |
过载灯亮 |
1、电机过载 2、叶轮被杂物卡住 3、热断电器参数整定不准确 |
1、检查电机 2、清洗泵体流道 3、重新整定热继电路参数 |
超温 |
超温灯亮 |
水池缺水 | 调整池球位置 |
液位自动控制不工作 |
手动工作正常自动不工作 |
浮球故障 | 更换浮球 |
自耦减压工作不正常 |
自耦减压能启动, 但不能转换到全压运行 且启动时间较长, 延时切断减压电源 (保护电路工作) |
1、电流~时间转换继电器故障 2、转换电路中间继电器线圈损坏 3、接触器损坏 4、时间继电器线圈损坏 |
仔细检查,更换 |
自耦减压不工作 |
不能启动电机 |
1、JD1-A线圈损坏 2、时间继电器损坏 |
仔细检查,更换 |
备用泵不能自动投入 |
1、潜污泵主用泵损坏, 备用泵不能自动投入 2、主用泵损坏, 备用泵不能自动切入工作 |
1、备用泵控制浮球损坏 2、故障时间继电器(AH3-3-10S) |
1、更换浮球 2、更换时间继电器 |
Y-△降压不工作 |
1、能启动电机, 但不能转换到全压工作 2、不能启动电机 |
1、转换时间继电器损坏 2、接触器IXC损坏 |
1、仔细检查,更换 2、仔细检查,更换 |
